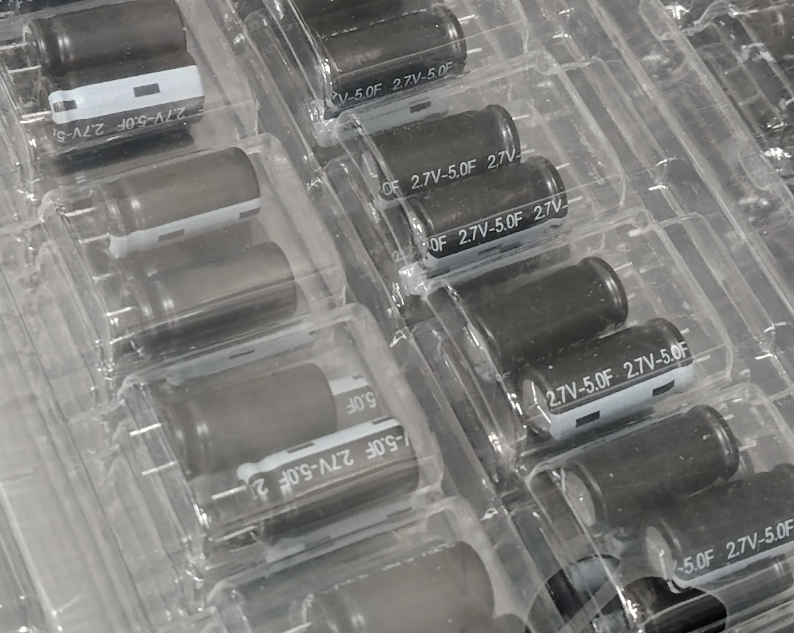

超级电容放电后电压升高

你是否也遇到过这样的现象？在实验室中，我让超级电容以10 A恒流放电至1 V，断开负载静置几秒钟，却意外发现端电压又缓缓回升。这个“自发回升”不仅让人好奇，更对储能系统的电量管理、功率分配和精度测量带来新的挑战。今天，我们从静置恢复和内部离子重分布两大视角，全面剖析这场“电压小反弹”的本质。

一、静置恢复实验剖析

1. 放电–开路–回升测试

在我的测试中，超级电容先以10 A恒流放电至1 V，随后断开电路，记录端电压随时间的变化。典型曲线可分三段：

• 快速下跌阶段：放电时内部电阻压降叠加双电层瞬时响应；

• 缓慢回升阶段：断电后，电压迅速反弹至短暂峰值，继而呈指数式缓慢上扬；

• 最终平稳阶段：数十分钟后趋于稳态，对应电极表面与电解质重新平衡。

1. 时间尺度与幅度

回升幅度通常为放电深度的5%~15%，持续时间从数秒到数十分钟不等，受温度、离子种类和电极孔结构影响显著。

二、内部离子重分布机理

1. 双电层与浓度极化

超级电容的储能依赖电极表面与电解质界面形成的双电层。放电时，大量四乙基铵（TEA+）和BF4–离子迅速吸附或脱附，导致近表面离子浓度剧变，形成浓度极化区。

1. 离子扩散与电化学阻抗

断电后，外部电流骤停，浓度梯度驱动离子通过孔道自由扩散。随着极化区的消解，内部欧姆阻抗和Warburg扩散阻抗逐步降低，端电压也随之回升。

1. 孔道效应与多尺度扩散

多孔碳电极内部存在从纳米到微米的多级孔径，短路径大孔响应更快，小孔长路径响应更慢，叠加后呈现“双指数”或“多指数”回升特征。

三、与电池回升的本质差异

1. 可逆吸脱附 vs. 化学反应

电池放电伴随电极材料化学反应，回升往往由平衡移位驱动，尺度可达分钟到数小时；超级电容回升纯粹依赖物理吸脱附与扩散，速度更快、可重复性更高。

1. 内阻构成差异

电池内阻由电荷迁移、液相扩散和固相扩散等多重因素决定；超级电容主要受界面电阻和离子扩散阻抗影响，更容易通过孔结构和电极设计来优化。

四、实际应用场景与优化策略

1. 精准电量管理

在UPS、轨道交通能量回收等场景，应将静置回升特性纳入SOC估算模型，避免因回升带来误判。

1. 脉冲功率输出

对于高功率脉冲补偿系统，可利用回升效应在放电后短暂静置，提升电压后再发起下一轮脉冲，平衡系统稳定性。

1. 温度与电解质调优

提升工作温度可加速离子扩散、缩短回升时间；选用低黏度有机电解质或离子液体，并优化孔径分布，有助于抑制过度极化并提升回升效率。
