超级电容恒流放电怎么实现

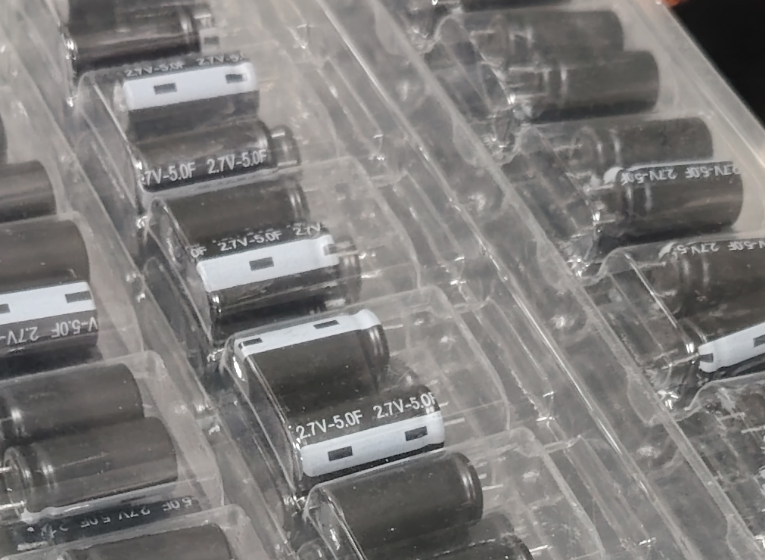

超级电容，以其惊人的功率密度和超长循环寿命，正在储能领域大放异彩。但当我们将其串联以提升电压时，一个棘手的“阿喀琉斯之踵”便暴露出来：由于制造工艺的细微差异，单体间的电压会迅速失衡。这不仅锁住了宝贵的能量，更直接威胁整个系统的寿命与安全。破解这一难题，高效可靠的均压管理技术是关键。

今天，我们深入剖析一种基于逆变器-变压器架构的均压方案，为你拆解其三大实战核心，直击设计要点。

一、 能量“削峰填谷”：均压电路的智慧内核

超级电容单体参数存在天然离散性，串联充放电时，这种不一致会被放大，导致部分单体过充或过放。文中的方案，核心在于构建一个智能的“能量调度中心”。

该电路由四部分组成：超级电容组、升压斩波电路、逆变器和变压器。它的工作原理巧妙如一场精准的“削峰填谷”：首先，升压电路将电容组总电压抬高，供给逆变器；逆变器将其变为交流方波，并输入到一个特定匝数比的变压器。

关键在于变压器输出的低压侧方波，其电压值恰好等于所有单体电压的平均值。这个“平均电压源”会通过二极管，自动为那些“拖后腿”（电压低于平均值）的单体进行充电。而电压高的单体则被二极管隔离。如此循环一段时间，能量便间接地从高处流向低处，迫使所有单体电压向平均值看齐，实现动态均衡。

二、 控制“大脑”：FPGA的精准调度艺术

精妙的电路需要一颗强大的“大脑”来指挥。这里，FPGA（现场可编程门阵列）凭借其并行处理和高度灵活的特性，成为理想的控制器。

它主要完成两项精准调度：一是均压环路的稳定运行。FPGA产生固定频率（如5kHz）、50%占空比的PWM波驱动逆变器，以生成稳定的均衡电压源。固定占空比的设计，旨在平衡高低压电容的能量转移速度，最大化效率。升压斩波则由另一路更高频的PWM独立控制。

二是系统级的充放电管理。基于双向Buck/Boost变换器，FPGA执行一套智能策略：它持续监控直流母线电压和电容组总电压。当母线电压过高时，启动Buck模式进行恒流-恒压充电，吸收能量；当母线电压过低时，启动Boost模式进行稳压放电，补充能量。这套“一端稳压、一端稳流”的策略，通过FPGA内清晰的判断逻辑和快速的PWM输出得以实现，确保了系统在任何工况下的稳定与高效。

三、 从仿真到实物：构建可靠性的闭环

任何优秀的设计都需要经过验证闭环。我们通过仿真可以直观看到该均压系统的效力：即使初始电压差异很大，在几十秒内各单体电压也能收敛至均值附近，并保持同步。仿真也提醒我们关注实际元器件的非理想特性，如二极管和MOSFET的导通压降，这些需要在设计公式中予以补偿（例如，逆变器输入电压 Vi = Vc + N*Vd + 2Vs）。

最终，实物测试是检验真理的唯一标准。搭建包含FPGA控制板、H桥逆变器及驱动电路的实体系统进行验证，能够暴露仿真中难以模拟的布线、散热和干扰问题，从而完成从理论到可靠产品的最后一步跨越。

结语

串联超级电容的均压管理，是解锁其系统级应用潜力的核心技术钥匙。本文解析的逆变器-变压器方案，结合FPGA的智能控制，为我们提供了一套从底层均衡到系统协调的完整思路。对于深耕新能源、工业储能或UPS领域的工程师而言，吃透这套技术组合，无疑是设计出更强健、更耐久储能系统的重要一环。你是否在实际项目中遇到过类似的均压挑战？
