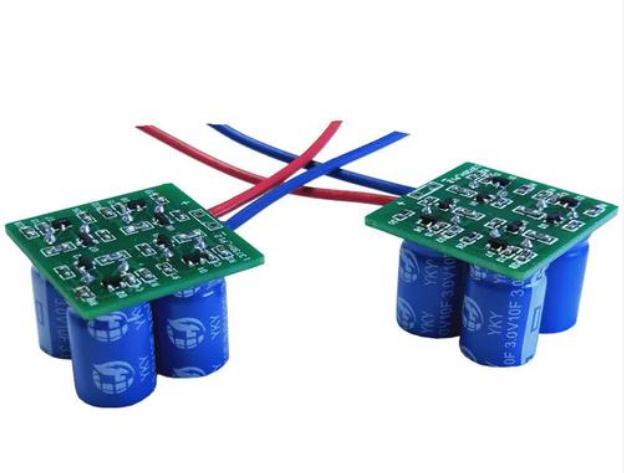

超级电容启动电源均衡保护板

电动汽车、储能电站乃至便携设备，对供电系统提出了更高的效率与安全性要求。超级电容以其快速充放电、高功率密度和超长循环寿命，被视为未来储能首选。但在便携电子、以动力电池为驱动的电动车以及大型发电厂储能中，只有将多节电容串联，才能满足高压需求。此时，因单体间容量和内阻差异，大容量电容总是“欠充欠放”，小容量电容却“过充过放”，让理想寿命万次以上的单体，在串联后反而可能不足百次便提前“罢工”。

为什么需要均衡保护？

• 容量一致性决定系统寿命：单体循环寿命可达10000次，串联后却可能跌落到不足100次；

• 充电时：电压较高的单体先达上限，整体无法继续吸能；

• 放电时：电压较低的单体先行掉电，整体输出提前中断。

这不仅浪费能量，也埋下安全隐患，直接影响电动车续航与储能可靠性。

典型应用场景

• 电动车启动瞬间：数百安倍率放电，对电容内阻差异最为敏感；

• UPS应急切换：需快速响应并保持平稳输出；

• 风光互补储能：日夜循环充放电频次高，对组均衡要求更严。

被动均衡电路的原理与要点

相比主动均衡要复杂昂贵，被动均衡以结构简单、成本可控著称。核心思路是：当单体电压超过预设4.07V阈值后，通过限流电阻或旁路二极管，将多余电流转化为热能释放，保持单体电压恒定。

1. 触发电压设定：精准校准，每节电容4.07V开启旁路；

2. 限流与耗散：选择低热阻电阻或肖特基二极管，兼顾响应速度与能量耗散；

3. 持续均衡：在整个充电阶段，均衡回路全天候工作，直到串联组电压趋于一致。

设计要点还包括：

• RC时间常数匹配：回路响应要在几秒内完成电压调整；

• 热管理：均衡耗能产生热量需合理散热，以免影响寿命；

• 分节电阻网络：可将多节并联分流，平衡效率更高。

实验数据背后的力量

在对比试验中，两节相同参数的超级电容串联成组，分别在有无被动均衡板的情况下，进行多次循环测试。

• 无保护板：电压偏差快速增大，容量衰减超10%时即停止放电。

• 配置保护板：在相同电流和温度条件下，电压偏差始终控制在几十毫伏内，容量衰减不足3%。

更直观的是，未经均衡的组在第80次循环后剩余容量仅70%，而装板样组至第2000次循环仍能保持90%以上。

寿命跃迁的关键

1. 精准4.07V触发，守住单体安全红线；

2. 持续微小旁路耗散，实现“涓流均衡”；

3. 合理RC设计，兼顾速度与散热。

这看似“平淡无奇”的被动架构，却让超级电容串联系统的循环寿命，从百次飞跃至数千次，达成经济性与可靠性的完美平衡。

未来展望

被动均衡电路凭借简洁、高效的优势，已成为工程实践中的“常用武器”。后续若结合智能监测、微功耗逻辑控制，均衡效率还有望进一步提升。
