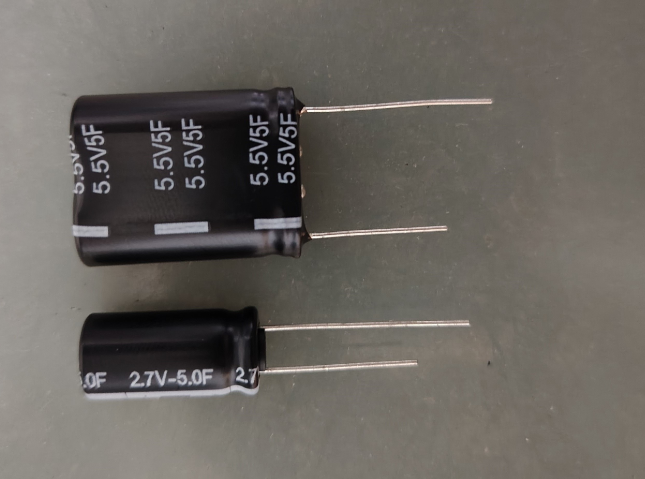

两个法拉电容并联的作用

很多电子爱好者在做小功率DIY项目、或是调试便携设备供电电路时，都碰到过这样的矛盾：想靠双法拉电容并联拉满瞬间放电能力、稳住电源波动，可板子就那么大一点，两个电容摆得歪歪扭扭，要么走线绕远增加了等效内阻，要么挤在一起干涉其他元件，甚至焊完才发现充放电效率没提上去，干扰问题先冒了出来。其实法拉电容并联的效果好不好，从来不是把两个电容焊在一起就行，空间布局里藏着的细节，直接决定了电容性能能不能完全发挥。

我们做双电容并联的核心目标，说到底是让两个电容尽量“同步工作”——充放电时电流分配均匀，线路损耗尽可能小，同时不挤占其他电路的有效空间。很多人布局时习惯先找空位随便放两个电容，最后拉两根线连起来，最后测出来的等效串联电阻比单电容还高，瞬间大电流放电时压降比预期大很多，本质上就是布局阶段没考虑并联的核心需求。

首先要抓住的第一原则，是“等长走线”。两个法拉电容的正极汇流点、负极汇流点到各自引脚的走线长度必须尽量一致，宽度也要保持相同。不少人布线时为了省空间，把一个电容放在靠近负载的位置，另一个远远放在板子角落，最后近的电容承担了绝大多数瞬间放电电流，远的电容因为走线长、电阻大，根本没跟上放电节奏，不仅并联的功率提升效果打了对折，长期下来还会因为两个电容充放电不均加速老化。正确的做法是把两个电容对称摆放，引脚朝向同一侧，让正负极的汇流走线呈“Y”型对称分布，从两个电容引脚到汇流点的距离差控制在1毫米以内，走线宽度按最大放电电流的1.5倍预留，这样才能让两个电容的电流分配完全均匀，把并联的低内阻优势发挥出来。

其次是空间利用的“分层错峰”技巧。很多人觉得两个大体积的法拉电容并在一起，必然要占成倍的板面空间，其实完全可以利用板子的垂直空间做布局。如果选用的是引脚同向的立式法拉电容，可以把两个电容的底部错开3-5毫米，并排贴板焊接，中间预留0.5毫米的绝缘间隙即可，比平铺摆放节省近40%的板面宽度；如果是卧式安装的电容，可以采用正反贴装的方式，一个焊在板面、一个焊在板背对应位置，引脚通过过孔直接汇连，几乎不额外占用板面空间。这里要特别注意，两个电容的外壳不能直接接触，中间要垫一层耐高温的绝缘麦拉片，避免长期使用中外壳磨损出现短路风险，同时要远离板子上的功率芯片、整流桥等发热元件，距离至少保持3毫米以上，防止高温加速电容电解液干涸，影响使用寿命。

第三个容易被忽略的细节，是汇流节点的位置设计。很多人布线时习惯先把两个电容的正负极分别连起来，再拉一根长线接到负载端，其实这相当于在并联回路里额外串了一段导线电阻，瞬间大电流放电时的压降会明显升高。最优的布局方式是把电容的汇流节点直接放在负载供电引脚的最近处，两个电容的走线直接从引脚处对称引出，让电容放电的电流路径最短，整个供电回路的包围面积最小。这样做不仅能进一步降低线路损耗，还能减少大电流回路产生的电磁干扰，避免对旁边的信号电路造成影响。我之前帮朋友调试便携摄影灯的驱动板，最开始把两个并联电容放在了板子边缘，满功率点亮时总出现频闪，测了半天才发现是回路太长、线阻太大导致的瞬时压降，后来把电容挪到LED驱动芯片的供电脚旁边，对称走线，频闪问题直接消失，满功率放电的持续时间还多了近10%。

最后还要预留好维护与检测的空间。很多人布局时把电容挤得严丝合缝，后期想测单个电容的容量、或是更换老化电容时，烙铁根本伸不进去，甚至拆电容时会烫坏旁边的元件。正确的做法是在两个电容的引脚旁边预留出测试点的位置，电容本体和周边元件之间至少留出1毫米的操作间隙，如果是用在经常需要充放电循环的设备上，还可以在电容的固定位置预留一点点胶空间，后期用耐热硅胶把电容轻轻固定住，避免设备移动时电容引脚受震动出现虚焊。

其实电路布局从来不是简单的“元件摆位游戏”，尤其是法拉电容这种负责瞬间大电流供电的元件，差之毫厘的布局偏差，最终都会反映在实际使用的性能差距上。双电容并联的空间设计，说到底就是围绕“均流、短径、绝缘、易维护”这几个核心，在有限的板面上找到性能和空间的最优解。很多时候我们觉得电路性能达不到预期，不一定是元件选得不好，恰恰是这些布局里的小细节，决定了最终的使用体验。你在做电容并联电路时碰到过哪些布局踩坑的经历？欢迎在评论区留言交流。
