法拉电容如何计算瞬间输出电流大小

有人第一次玩法拉电容，会被两个画面同时震住：

一边是“充电慢慢来”，另一边是“放电像洪水开闸”。

于是问题就来了——它“瞬间能打出多大电流”？网上一句话：I=C·dV/dt。看起来像万能钥匙，但真正上手时你会发现：同样的电容、同样的电压，电流就是对不上；有时候甚至把线烧黑、把端子烫软。

这篇文章用4个视角，把“瞬间输出电流怎么算”讲到你能直接用于设计、测量和避坑：公式怎么用、内阻怎么改写结果、怎么测内阻、以及实战里怎么设安全阈值。

一、从“物理本质”看：I=C·dV/dt 的含义，别用错对象

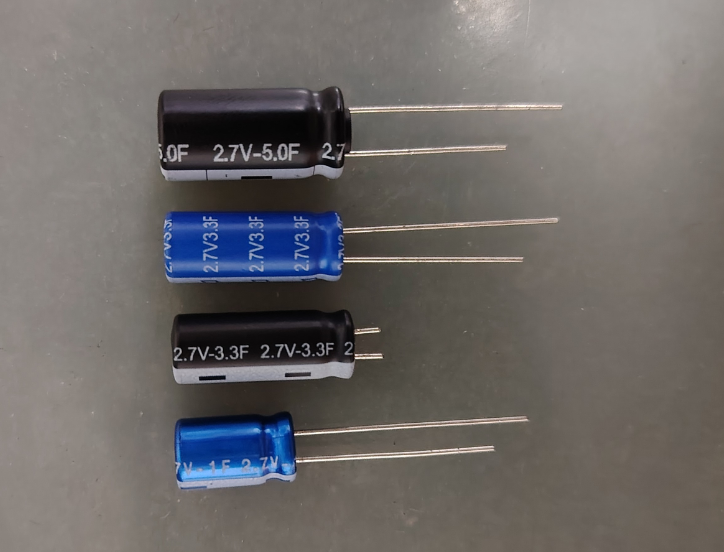

法拉电容（超级电容）之所以能“瞬间很猛”，核心在于它满足电容电流关系：

I = C · dV/dt

这句话的真正含义是：

电流有多大，取决于你让它的电压下降得有多快（dV/dt）。

注意这里有个关键点：

它不是在告诉你“给定电压就有固定电流”，而是在告诉你“电压变化速度决定电流”。

所以，如果你问“它能瞬间输出多大电流”，必须先补齐一个条件：

你允许电压在多短时间内下降多少？

举个直观的例子：

• C = 300F

• 你允许电压在 10ms 内从 2.7V 掉到 2.6V（ΔV=0.1V）

那么平均电流约为：

I ≈ C·ΔV/Δt = 300×0.1/0.01 = 3000A

这个数会把人吓一跳，但它只代表“理论上如果电压能在10ms内掉0.1V，需要的电流规模”。现实中，电压能不能掉得这么快、回路能不能承受这么大电流，完全要看另一件事：内阻。

二、从“电路极限”看：内阻决定峰值，公式要换写法

真实的法拉电容并不是理想电容，它带有等效串联电阻 ESR（再加上导线电阻、接触电阻、保护器件电阻），这些电阻会在你试图“瞬间拉很大电流”时立刻站出来阻拦。

在很多“瞬间放电”场景里，峰值电流的上限往往不是由 I=C·dV/dt 决定，而是由欧姆定律决定：

I_peak ≈ V0 / R_total

其中：

• V0 是放电初始电压

• R_total ≈ ESR + 线阻 + 连接电阻 + MOSFET Rds(on)

• 负载等效电阻（视拓扑而定）

你会发现这条规律非常“冷酷”：

电压越高、总电阻越小，瞬间电流就越夸张；而你想要的“猛”，往往刚好意味着“危险”。

把两条关系合起来看，会更接近真实过程：

• 刚接上负载那一瞬间，电流往往先由 R_total 限制（形成一个很高的初始峰值）

• 随着电容电压下降，电流再随电压下降而衰减，同时满足 I = C·dV/dt 的动态关系

如果你只用 I=C·dV/dt 去“猜峰值”，很容易高估或低估；

如果你只用 V/R 去算，又会忽略“电容放电导致电压快速跌落”的时间效应。

工程上常用的做法是：

• 用 V0/R_total 给出“硬上限/初始峰值”的估计

• 用 C、允许压降、目标持续时间给出“你想要的电流轮廓”

两者对齐，设计才稳。

三、从“测量与建模”看：ESR怎么测，别被“标称值”骗了

很多人吃亏就吃在：拿着数据手册上的ESR当真。

实际ESR会随频率、温度、端子方式、串并联结构变化很大；再加上线材、夹具、焊点，一上大电流就暴露“隐形电阻”。

这里给你三种常见的ESR/等效内阻测量思路，按难度从低到高：

1）阶跃负载法（最实用）

思路：给电容一个突然的电流阶跃，观察电压瞬间跳变。

因为电容本体电压不会在“极短时间”内突变，瞬间那一下“跳变”主要来自ESR压降。

步骤要点：

• 先把电容充到稳定电压 V0

• 通过MOSFET接入已知电流的负载（或用低阻大功率电阻短时接入）

• 用示波器测电容端电压波形

• 记录接入瞬间的电压跌落 ΔV_step 与电流 I_step

则：R_total ≈ ΔV_step / I_step

再减去你能估到的线阻、MOSFET导通电阻，剩下就是电容ESR的近似

2）短脉冲电流法（更贴近“瞬间输出”）

思路：用一个很短的电流脉冲（比如几百微秒到几毫秒）抽取能量，测电压响应。

短脉冲能把“电化学慢过程”影响压到更小，更像你真正关心的“瞬时能力”。

3）交流阻抗/电桥法（更标准，但设备门槛高）

思路：用LCR表/阻抗分析仪在特定频率下测ESR。

优点是可重复性强；缺点是它测到的是某频点的小信号ESR，不一定等同于大电流脉冲下的等效电阻。

如果你做大电流应用，最终仍建议用阶跃负载法做一次“系统级R_total”验证。

一个非常关键的工程提醒：

你真正要的不是“电容ESR”，而是“整个放电回路的R_total”。

因为烧线、烧端子、打火花、焊点发热，往往都发生在“电容外面的那一圈”。

四、从“应用与安全阈值”看：算得出还要扛得住

会算电流只是第一步，能安全地把它放出来，才是法拉电容真正的门槛。

1）实际场景怎么用“瞬间大电流”

常见用途大致分三类：

• 启动/冲击补偿：电机启动、电磁阀动作、功放低频瞬态、无线发射脉冲等

• 电源掉电保持：断电时撑住系统几十毫秒到几秒（防止复位/数据丢失）

• 能量回收/缓冲：制动能量吸收、峰谷填平、脉冲负载削峰

这些场景共同特点：电流可能很大，但持续时间通常不长；而且对“允许压降”有明确边界。

2）安全阈值怎么设：电流、温升、压降三条线同时画

你至少要同时满足三类限制：

（1）电流限制：器件和回路的硬上限

• 电容厂家给的最大放电电流/峰值电流（若有）

• 端子/焊片/母排额定电流

• MOSFET、继电器、连接器的脉冲电流能力

• 线缆截面积与允许的脉冲温升

（2）压降限制：系统能不能接受

用 I=C·dV/dt 反推“在目标电流下，电压会掉多快”：

dV/dt = I/C

例如 C=500F，I=200A，则 dV/dt=0.4V/s。

如果你只允许掉0.2V，那可持续时间大约就是0.5s量级（还没考虑内阻压降）。

同时别忘了ESR带来的瞬间压降：

ΔV_ESR = I · R_total

这一下往往比“电容慢慢掉压”更致命，因为它发生得太快，系统来不及反应。

（3）热限制：ESR发热决定你能冲几次、冲多久

ESR损耗功率近似：

P_ESR = I^2 · R_total

脉冲能量则可估：

E_heat ≈ I^2 · R_total · t_pulse

这条很残酷：电流翻倍，发热变四倍。

很多“算出来可以”的方案，最后死在温升和连接处发热上。

3）一个更稳的“工程计算流程”

如果你要做一个靠谱的瞬态输出设计，可以按这四步走：

• 第一步：明确需求

目标峰值电流 I_target、持续时间 t、允许压降 ΔV_allow、初始电压 V0、最低工作电压 Vmin。

• 第二步：用电容公式估容量下限

C ≥ I_target · t / ΔV_allow

这是“电量够不够”的底线。

• 第三步：用电阻公式卡住峰值与压降

R_total ≤ ΔV_step_allow / I_target（如果你对瞬间跌落很敏感）

同时检查 I_peak ≈ V0 / R_total 是否会过大，需要限流/软启动。

• 第四步：做一次系统级R_total测量与热校核

用阶跃负载法测 R_total，带上真实线材、端子、开关器件。

再用 I^2·R_total·t 做脉冲热估算，必要时加粗母排、优化接触、增加并联分流、加NTC/限流电路或采用预充电。

最后想说一句：

法拉电容的“瞬间大电流”，从来不是一个单纯的数学题。I=C·dV/dt 讲的是动态规律，V/R 讲的是回路极限，而你真正要守住的是“压降、热、器件极限”三条线。把这三条线画清楚，你就会发现：越是想要“更猛的一瞬间”，越需要更克制、更系统的设计。

你更想看哪一种具体应用的计算演示：电机启动补偿、音响功放瞬态、还是掉电保持（比如5V系统撑100ms）？把电容容量、工作电压范围、目标电流和持续时间发我，我可以按同一套方法给你把数算到可落地。
