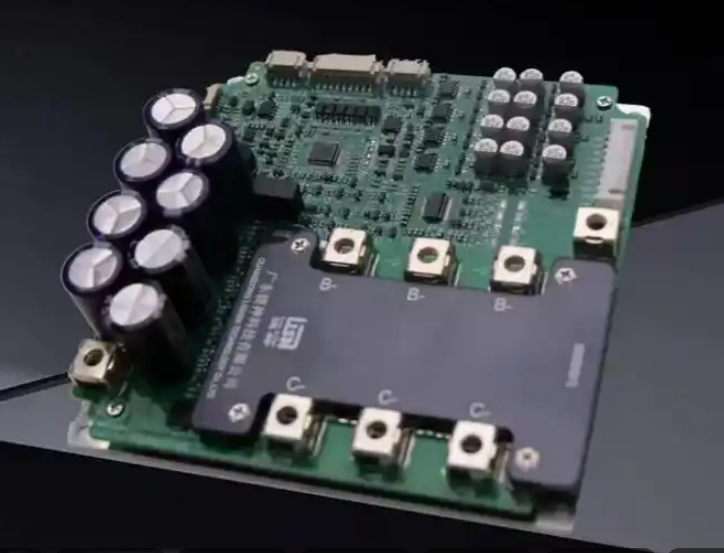

超级电容保护板的作用

做超级电容保护板，最怕的不是“参数写错”，而是“板子看起来没问题，系统却总在关键时刻掉链子”。

有时候是电压忽高忽低，有时候是信号莫名其妙被噪声污染，有时候是某个时序不再听话——追到最后，常常绕不开一个小元件：电容。

电容很小，但它承担的角色太多：稳压、滤波、隔直、耦合、抑噪、定时……一块保护板要想稳定、可靠、寿命长，电容的选型与布局从来不是“随手放几个”的配角，而是决定成败的基础功。

下面就围绕“PCB超级电容保护板电容选型关键原则”，把电容在保护板里的作用与选型、布局要点一次说清楚。

电容在保护板里，到底在“保护”什么

很多人理解保护板，第一反应是MOS、采样、电流检测、均衡电阻这些“显眼”的模块。但电容真正厉害的地方在于：它不直接“判定对错”，却在背后让电路拥有稳定的工作环境。

在保护板里，电容的价值主要体现在四个方面：

1）电源稳压与滤波：让供电不抖、不塌

电容可以被理解成“微型电池”。当电源出现波动或负载瞬间需要电流时，电容能快速充放电，补偿瞬时电流需求，从而稳定供电电压。

典型场景就是退耦电容、旁路电容紧贴芯片电源引脚：它们负责把高频开关噪声滤掉，避免干扰敏感电路。

2）信号耦合与隔直：让信号通过，让直流止步

电容串在信号路径中时，可以允许交流信号通过，同时阻断直流分量。

在音频放大器、射频电路里，这一点非常关键：它能避免意外直流偏置电压影响后级，起到保护作用。

3）高频噪声抑制：让系统“安静”下来

在高频数字电路中，把多个0.01μF~0.1μF陶瓷电容并联在芯片电源引脚与地之间，可以形成低阻抗回路，消除开关噪声对电源的污染，防止信号完整性恶化。

很多“偶发性死机、误触发、通信不稳”，不是逻辑错了，而是噪声把系统拖垮了。

4）时序控制与振荡：让时间变得可控

电容与电阻或电感构成RC/LC电路，可以决定时钟频率或定时长短。比如晶振的负载电容、555定时器中由电容充放电决定电子开关时间——这些都属于“电容在管时间”。

电容选型的关键原则：先选对，再谈放得好

电容选型是布局艺术的第一步。保护板电容不是越大越好，也不是越多越稳，而是要“合适的容值 + 合适的类型 + 合适的特性”。

1）容值怎么定：先明确你要解决哪一类问题

不同任务对应不同容值区间：

• 电源滤波往往需要较大的电解电容，例如10μF~100μF，用于低频储能与平滑电压波动

• 高频退耦更依赖小容量陶瓷电容，例如0.1μF，用于高频噪声旁路与快速电流回路构建

关键点在于：别用一种电容“包打天下”。滤波与退耦面对的频段不同，策略也必须不同。

2）频率特性：类型选错，再大也不灵

材料里给了一个很实用的判断：

• 陶瓷电容低ESR（等效串联电阻），更适合高频应用

• 电解电容更适合低频应用

这意味着：你要做高频噪声抑制时，优先考虑陶瓷电容；要做电源低频储能时，电解电容往往更合适。把二者的优势叠加，才更接近“宽频稳定”。

3）温度特性：环境越苛刻，越不能忽视

电容的容值会随温度变化而变化。高温环境下，容值可能发生变化，这会直接影响滤波效果、定时常数、甚至系统稳定性。

所以选型时必须把温度特性作为硬指标：如果你的保护板要在高温环境长期工作，温度稳定性就不再是“加分项”，而是“底线”。

4）可靠性：关键电路里，电容要有“安全感”

材料特别提到：选择高可靠性的电容，尤其在关键电路中。

例如X/Y电容用于电源电路中抑制电磁干扰（EMI），并提供安全隔离。

这类场景下，电容不是“能用就行”，而是要为安全与抗干扰承担责任。

布局的关键原则：电容不是放上去就有用

很多板子电容选得挺漂亮，最后还是不稳，往往问题出在布局。因为在高频世界里，距离、走线、回路形状都在“偷走”你的滤波能力。

1）就近放置：退耦电容必须贴着芯片电源脚

一句话：路径越短，效果越好。

原因材料也说得很直白——长走线电感会大幅降低高频滤波效果。

退耦电容不贴近电源引脚，就像你把消防栓装在三条街外：理论上有用，实际上来不及。

2）容量搭配：用组合覆盖不同频段噪声

常见组合是0.1μF + 10μF：

• 0.1μF负责高频

• 10μF提供低频储能

一大一小，才更接近“既稳又干净”的电源。

3）降低ESL：优先贴片，减少等效电感

材料指出：选择贴片电容（优于直插），减小ESL（等效电感），提升高频响应。

这条原则背后其实是一个现实：你想消噪，电容必须“动作快”；ESL越大，动作越慢，高频噪声就更容易钻空子。

4）合理布局：避免不同频段电容互相干扰

材料提到：高频电容应远离低频电容，以减少相互之间的干扰。

这条很多人容易忽略：电容并不是摆在一起就一定更好，布局也要考虑互扰与回路路径，否则“看似堆料”，结果反而变差。

几条直接能用的实战做法（照着做，往往能立竿见影）

1）电源退耦怎么做更稳

• 在电源引脚附近放置多个0.1μF陶瓷电容，形成低阻抗回路，抑制高频噪声

• 再配合10μF电解电容提供低频储能，增强电源抗波动能力

这套打法的价值在于：既把高频尖刺削掉，也能在电流突变时顶住低频下陷。

2）信号隔直通交怎么用更可靠

材料给了一个清晰案例：音频放大器的级间耦合电容中，使用10μF电解电容串联在信号路径中，阻断直流分量，仅允许交流信号通过。

如果你的保护板信号链路存在直流偏置风险或级间电平不一致，这种“串联隔直”的思路就特别实用：让该通过的信号通过，让不该来的直流止步。

3）高频噪声怎么压下去

在高频数字电路中，把多个0.01μF~0.1μF陶瓷电容并联在芯片电源引脚与地之间，形成低阻抗回路，可以消除开关噪声对电源的污染，防止信号完整性恶化。

当你遇到“波形看着还行但系统总不稳定”的问题，这条往往值得优先检查：电容有没有贴近？回路够不够短？并联是否合理？

电容选型与布局，说到底是在买“稳定”和“寿命”

超级电容保护板的目标，从来不是把功能堆齐，而是让系统在波动、噪声、温度变化、负载突变这些现实面前依然稳定工作。

而电容就是那个看似沉默、却一直在背后兜底的元件：

稳压与滤波让供电不崩，耦合与隔直让信号更安全，抑噪让系统更可靠，时序控制让逻辑更可控。选型选得对，布局放得准，保护板的稳定性往往会“肉眼可见”地提升。
