法拉电容内阻如何测量大小

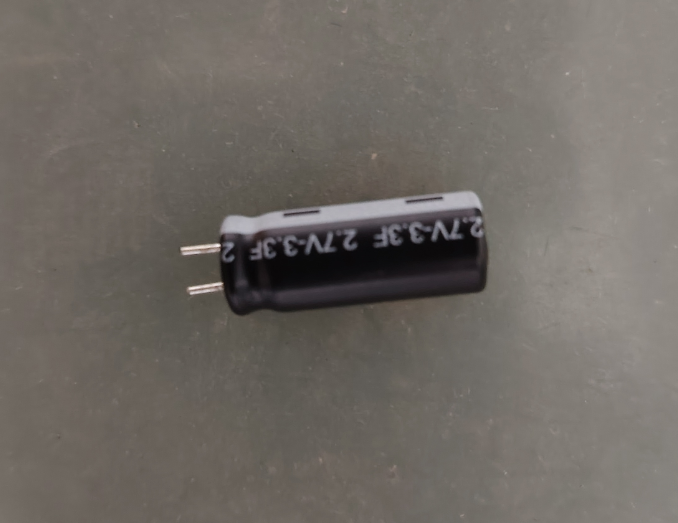

很多人第一次接触法拉电容（超级电容）的内阻，会有一种“明明接上就能用，为什么非要测一个毫欧级的数字”的疑惑。

但只要你做过一次大电流充放电，或者在高频应用里被“响应慢半拍”折磨过，就会明白：内阻不是一个写在参数表里的摆设，它更像电流必经的“收费站”——收费越高，能量吞吐越慢，发热越明显，性能越容易失真。

这篇只讲一件事：用专业仪器做交流阻抗法（常用1kHz）时，怎么测得更准、怎么解读结果、怎么避免把“假内阻”当真数据。

先把内阻说清楚：你测到的到底是什么

法拉电容的内阻通常指等效串联电阻（ESR）。它不是某一块零件的电阻，而是电极材料、电解液特性、内部结构等因素叠加后的“等效表现”。

这个数值越小，往往意味着两件事：

• 能量转换效率更高：同样的电流通过，消耗在热上的比例更低

• 动态响应更快：在高频或脉冲场景里，电压跌落更小、恢复更快

所以它为什么关键？因为它直接决定你“能不能冲得快、放得猛、还能不烫手”。

参考材料里给了一个非常直观的对比：同样是电容产品，不同规格的实测内阻可以差很大——比如标称5.5V/1.5F的电容实测内阻210毫欧姆，而2.7V/10F的电容内阻可降至60毫欧姆。你可以把它理解为：一个更“通畅”，一个更“憋”。

为什么专业测量普遍选交流阻抗法，而且是1kHz

交流阻抗法的逻辑很像“体检”，而不是“拉去跑圈”。

它通过专用内阻仪给电容施加特定频率的交流信号（常见1kHz），在不破坏器件、不做大电流冲击的前提下，捕捉它在该频点的阻抗特性，从而得到ESR。

这种方法的优势很明确：

• 非破坏性：不会因为测试过程本身让电容受损

• 精度高：尤其适合实验室或质检场景

• 可重复：在规范条件下，数据一致性更好

换句话说，如果你想要“可对比、可追溯、可做来料检验”的结果，交流阻抗法通常是优先项。

1kHz交流阻抗法：你需要的不是“仪器”，而是“流程纪律”

很多内阻数据之所以不可信，不是因为仪器不行，而是因为测试条件在偷偷变。

参考材料里提到三条操作规范，几乎决定了你测出来的数是不是“真内阻”。

1）环境恒温：建议25℃

材料明确指出：内阻随温度升高呈指数下降特性。也就是说，你如果在夏天车间测一批、冬天办公室再测一批，可能会出现“同一批货内阻看起来差很多”的错觉。

更要命的是：你没标注温度，就等于你的数据无法复现。

所以做交流法测量，第一条不是开机，是把环境温度写进记录里，最好按建议的25℃做基准。

2）接线阻抗要小：确保接线/接触电阻小于0.1Ω

别小看这句。因为你测的本来就是毫欧到百毫欧的量级，任何一个夹子氧化、线材过细、接触面不干净，都能把“夹子电阻”混进结果里。

测出来的数会很好看、也会很难看，但都可能不属于电容本体。

你要记住：ESR测试里，接线不是“工具”，接线本身就是“被测对象的一部分”。控制不好，就会把外部损耗当成内部损耗。

3）测完要放电重置状态

材料强调“每次测量后需完全放电重置状态”。原因很现实：法拉电容的状态会影响读数，如果残留电荷、极化状态没回到一致起点，你下一次测量就不再是同一条件。

交流法之所以被称为“体检”，前提是每次体检之前你的状态一致，否则你拿到的是“不同状态下的不同人”。

别把“标准频率”当万能：1kHz可能掩盖问题

行业里常见1kHz测试，是因为它相对成熟、易于比较，也适用于很多常规用途。

但参考材料给了一个很关键的提醒：1kHz标准测试可能掩盖高频谐振问题，重要应用需补充10kHz测试。

这句话背后的意思是：你在1kHz下测得很漂亮，不代表在更高频的工作场景里仍然稳定。

如果你的应用涉及更高频的纹波、快速脉冲、响应要求苛刻，仅靠1kHz的ESR可能不够。

所以更合理的做法是：

• 常规选型、质检：用1kHz作为对比基准

• 关键应用验证：补充10kHz测试，避免“纸面合格、上机翻车”

极化效应：为什么“第一次测”总是偏高

另一个最常见的误区，是把第一次测到的偏高值当作“真实内阻”，然后开始怀疑供应商、怀疑人生。

材料提到：长时间搁置后首次测量值偏高，建议预处理循环3次再正式测试。

这就是极化效应在测试里的现实表现：器件久放后内部状态不在最佳工作点，第一次数据往往不稳定。

解决方式也很明确：先做3次充放电循环“激活”，再开始记录正式数据。

如果你在做来料检验或批量筛选，这一步尤其重要。因为你需要的是“可比性”，而不是“第一次接触时的惊吓”。

常见误区清单：你以为测的是内阻，其实测的是别的

把材料里的坑再集中说一遍，你会少走很多弯路：

• 忽视接触电阻：夹具、线材、端子氧化都会把外部电阻带进ESR

• 混用交流/直流测试结果：交流阻抗法与直流放电法测到的“内阻”语境不同，别直接对标

• 忽略温度补偿与标注：温度变了，内阻会跟着变；不写温度，数据就不完整

• 只测1kHz就下结论：关键应用要考虑补测10kHz，防止高频问题被隐藏

• 不做预处理循环：久置后直接测，偏高很常见

你会发现，真正影响质量的往往不是仪器精度，而是你有没有把“测量条件”当成参数的一部分。

测完怎么用：内阻不是“判死刑”，而是“优化入口”

很多人测内阻的目的，是为了判断“好还是坏”。但工程上更有价值的是：你能不能用它反推改进方向。

参考材料给出三类优化策略，路径很清晰：

• 优化电极孔隙率：降低离子迁移阻力

• 采用混合电解质：提升离子电导率

• 改进集流体设计：减少接触电阻

并且还有一个非常具体的案例：某型号产品通过改进电解液配方，在保持容量前提下将内阻降低40%，快充性能提升显著。

这句话很值得反复读。因为它告诉你：内阻不是只能接受的“天生参数”，它在设计、材料与工艺上是可被系统性拉低的。一旦ESR下降，快充、脉冲输出、发热控制往往都会跟着改善。

写在最后：把一次测量做成“可复现的结论”

交流阻抗法看起来简单：接上仪器、读一个数。

但真正可靠的测量，靠的是一整套可复现的条件：温度、接线、预处理、频率选择、放电重置。

当你能稳定测出可信的ESR，法拉电容就不再是“凭感觉选型”的黑箱，而是一个可以用数据管理的能量器件：该不该用、能不能扛、哪里需要优化，都会更清楚。

你平时测内阻最头疼的是哪一步？是夹具接触不稳定，还是温度波动，还是1kHz测得好看但上机发热？欢迎把你的场景写在评论里，我可以按你实际应用把测量要点再拆细一点。
