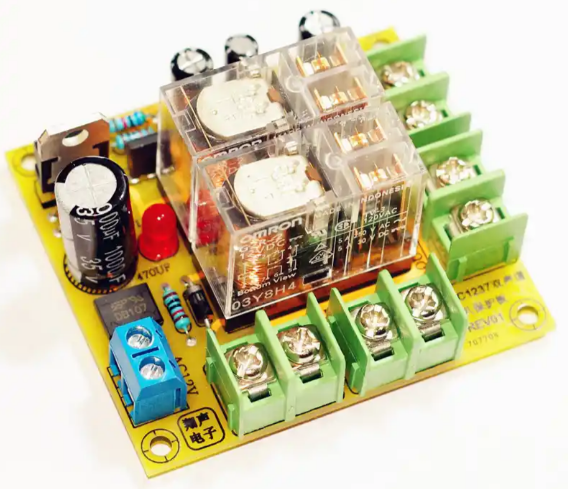

保护板电容作用是什么

你以为保护板的“保护”，全靠那颗控制芯片和几条采样线？真到现场，你会发现：很多莫名其妙的复位、误触发、噪声超标、信号飘……最后往往都绕回同一个细节——电容。

电容不响，但它决定了电源在关键时刻“稳不稳”、噪声“干不干净”、芯片“会不会突然犯脾气”。尤其在保护板这类对可靠性敏感的板子上，电容更像是电源系统的稳定器：储能、滤波、退耦，把波动压下去，把干扰吸走，把瞬态扛起来。

这篇就只围绕一个核心：保护板电容的“电源稳定器作用”——储能滤波与退耦，到底在实战里怎么落地。

先把话说透：为什么保护板更需要“稳”的电源

PCB上电容的作用很多：信号耦合/隔直、时序控制与振荡、EMI/EMC相关的安规电容（X/Y电容）等。但在保护板语境里，最常见、最要命的，是电源相关的三件套：

• 储能：负载电流瞬间上来时顶一下

• 滤波：把电源里的纹波与噪声压下去

• 退耦/旁路：把高频开关噪声就地消化掉，别让它在电源网上乱跑

保护板常见的问题不是“电压平均值不够”，而是“电压在瞬间不稳”“噪声叠进来了”。芯片一开关、电源一跳、走线一长，高频噪声就会顺着电源网络扩散，污染敏感电路，严重时直接让系统表现为：不稳定、误动作、甚至崩溃。

而电容，就是用来把这些瞬间的不确定性，硬生生摁回可控范围内的。

电源储能：电容像“微型电池”，专门救急

材料里有个很贴切的比喻：电容像“微型电池”。在电源波动或负载瞬时电流需求出现时，电容通过快速充放电，补偿那一下电流缺口，稳住供电电压。

这在保护板上很典型：当某个芯片切换状态、瞬态电流突然变大，电源来不及响应的那一瞬间，如果没有足够的储能支撑，电压就会下陷，轻则采样漂、逻辑乱，重则复位。

储能要点不在“电容越大越好”，而在“频段覆盖要完整”。因为不同频率的扰动，需要不同类型、不同容量的电容去接住。

材料给了一个很实用的组合思路：

• 常用“大容量电解电容 + 小容量陶瓷电容”并联

• 例如：10μF 铝电解 + 0.1μF 陶瓷

直观理解：大电容负责低频的能量缓冲，小电容负责高频的快速响应。你只放大电容，可能低频稳了，但高频噪声依然猖獗；你只放小电容，高频压住了，但大电流跃迁时仍然缺“底气”。

电源滤波：让纹波、噪声别再“混进来”

滤波这件事，说白了就是：别让不干净的电源把整块板的表现拖下水。

材料里提到两点非常关键：

1）滤除噪声

低ESR（等效串联电阻）的陶瓷电容（例如 0.1μF）可以吸收高频开关噪声，比如 DC-DC 转换器的纹波，防止干扰敏感电路。

2）电磁兼容（EMC）层面

电容还能减少高频噪声辐射，帮助电路通过EMC认证测试。噪声不仅会影响自己，也可能“辐射出去”，变成更难解释、更难过的测试问题。

所以你在保护板上看到那些分布在电源入口、关键芯片附近的电容，很多时候不是“随手放的”，它们在做一件很具体的事：把电源里的脏东西过滤掉，让“干净的电”留下来。

退耦/旁路：高频噪声的“就地处理”，比什么都重要

如果说储能是“顶一下”，滤波是“净一净”，那退耦就是“别扩散”。

材料明确强调：高频退耦是关键设计。

在高频数字电路（比如 CPU、FPGA）中，通常会把多个 0.01μF~0.1μF 的陶瓷电容，尽可能近距离并联在芯片电源引脚与地之间，形成低阻抗回路，消除开关噪声对电源的污染，避免信号完整性恶化。

这一段信息背后有个很现实的工程逻辑：高频噪声不会“等你慢慢处理”，它需要一条极短、极低阻抗的回路快速泄放到地。你把电容放远了，走线变长，走线电感上来，高频滤波效果会大幅降低——这不是玄学，是物理。

因此，退耦电容的意义不只是“有”，而是“在对的位置、有对的路径”。

保护板电容怎么放才有效：布局原则决定成败

很多人画板子时会问：“电容我放了啊，怎么还不稳？”

材料已经把核心原则点得很透：

• 位置敏感：退耦电容必须贴近芯片电源引脚

• 否则长走线电感会大幅降低高频滤波效果

• 容值组合：常用 0.1μF + 10μF 覆盖不同频率噪声（高频小电容 + 低频大电容）

• 就近放置：路径越短，效果越好

把这些原则翻译成保护板的“实战检查清单”，你可以这样自查：

• 关键芯片的电源脚旁边，0.01μF~0.1μF 的陶瓷退耦有没有“贴身”放？

• 电容到电源脚、到地的回路是不是最短路径？有没有绕远？

• 只放了大电容、没放小电容，或者只放了小电容、缺少储能电容？

• 电容虽然在附近，但地回流不干净、回路不闭合（高频回路依旧很大）？

很多保护板的问题，真正的“病根”不在参数，而在布局：电容离得不够近、回路不够短、组合不够全。电容的标称值写得再漂亮，放错了位置也发挥不出效果。

别把电容当“配角”：它决定保护逻辑能不能被相信

保护板之所以叫保护板，是因为它必须在异常发生时做出正确动作：该断就断，该稳就稳，该采样就采样。可现实是——只要电源不稳、噪声上来，你的判断就可能被污染，动作就可能失真。

电容在PCB里有很多身份：

• 电源稳定器（储能/滤波）

• 信号门卫（隔直通交）

• 高频吸尘器（退耦）

但在保护板上，最应该被认真对待的，就是“电源稳定器”这三个字：它不让瞬态把电压打塌，不让纹波把系统搅乱，不让高频噪声在电源网上到处跑。

真正能把板子做稳的人，往往盯得最细

电容很小，问题很大。你看不见它在“工作”，但你能直接看到它没工作时的后果。

如果你正在做保护板、或者正在排查“时好时坏”的稳定性问题，不妨留言说说你遇到的具体症状：是复位、误触发、噪声大，还是采样飘？很多时候，答案就在那颗电容的容量搭配与摆放位置里。
