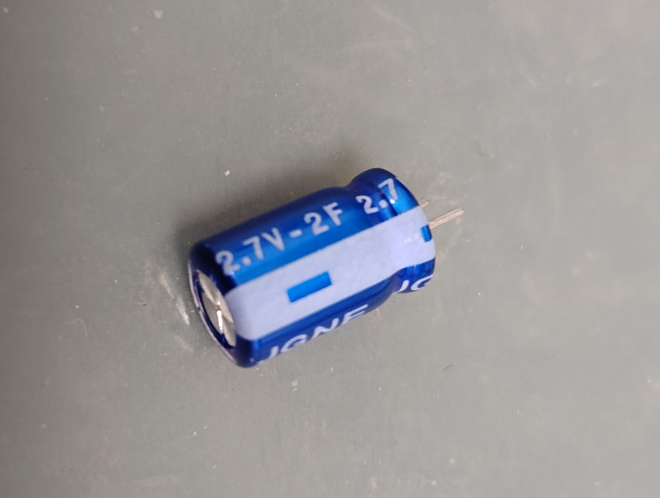

2.7伏超级电容怎么充电

当为无人机、通信设备或电动车设计后备储能时，你是否发现：同样总能量的超级电容组，通过不同串联方案，可用能量竟相差三成以上？究其原因，正是配置策略上的微小差异，决定了系统的续航与效率。

一、为何要采用串联配置

• 满足更高电压需求

单体额定电压多在2.5V–3.3V之间，往低于3.3V的应用场景足够，但当负载需要5V、12V甚至更高时，串联是唯一出路。

• 容量与电压的反比

串联后等效电容Ceq = C单体/N，尽管电压翻倍，容量却按比例下降，直接影响能量存储和放电性能。

二、能量利用率的公式支撑

单体电容能量 W = ½·C·V²

串联组可用能量 Wusable = ½·Ceq·(Vcharge² – Vdischarge²)

在公式中，Vcharge为充电终点，Vdischarge为放电截止电压。合理设置放电阈值，才能避免深度放电损伤与浪费。

三、案例对比：2串×4 vs 1串×8

以10F、额定2.7V单体为例，驱动需5V偏压（SW2约6V输入）的负载：

• 两串并联，每串4个：

Ceq=10F/4=2.5F，总等效2.5F；

W1≈2×[½·2.5·(10.8²–36)]≈201.6J

• 单串8个：

Ceq=10F/8=1.25F；

W2≈½·1.25·(21.6²–36)≈269.1J

8串方案可用能量提升约33%，在放电至6V时优势明显。

四、最大化能量利用的关键要点

1. 精准选串联数：

• 按负载电压需求与SW2最小输入设定最优串数；

• 串联数多固然提升可用比例，但会压降峰值放电性能。

1. 温度与寿命考量：

• 高温下额定电压会下降，建议将Vcharge设低于最大额定值以延长寿命；

1. 并联与均衡：

• 并联多个最佳串联组可增加总能量和电流输出；

• 配置均衡电阻或主动均衡方案，防止单体过充或欠压。

五、充电阶段的CICV策略

在0V到目标电压充电初期，SW1面临近短路状态，需：

• 限流启动：在低输出电压下以恒定电流模式（CC）缓慢拉升；

• 恒压收尾：当电容接近目标电压时，切换CV模式精准控制，避免过充。

在我多次项目实践中，这一双闭环模式已成功应用于48V输入、25V组端的架构里，保证了安全与效率并存。

合理的串联配置与精准的CICV控制，是提升超级电容系统能量利用的双剑合璧。希望本文分析与案例，能为各位电源设计工程师提供实战参考。
