超级电容怎么测多少f

在紧张的研发现场，预算紧张却要快速验证超级电容容值，这种场景你一定遇到过。上周，我们实验室一批 5F 超级电容到货，标称容量却成批出现衰减，到底是老化还是标称偏差？在缺乏专业 LCR 仪的情况下，如何用手头设备一分钟内给出可靠答案？本文分享“RC 时间常数法”的全流程，附真实数据对比，让你秒懂实操要点。

为什么选用 RC 时间常数法？

• 低成本：只需示波器和限流电阻，无需专用测容仪；

• 快速高效：一次放电测量即可得出 C 值；

• 直观对比：与标称值比对，服务选型和故障筛查。

一、简易测试设备清单

1. 数字存储示波器（2 通道，带宽 ≥20 MHz，支持脉冲触发）

2. 两支示波器探头

3. 可调直流电源（输出电压覆盖被测电容额定电压）

4. 大功率限流电阻（1 Ω～10 Ω，精准标称）

5. 手动开关或快速断开装置

6. 0.1 μF 校准电容（偶尔对比）

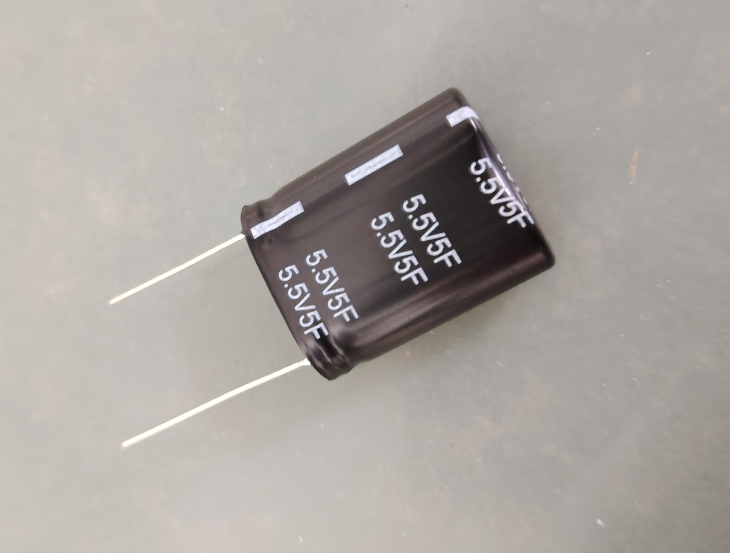

7. 待测 5F 超级电容样品

二、现场测容案例分享

在我司实验台，5F 容量样品实际测得平均值 4.6F，与标称差 8%。对比同一批次三台仿 LCR 仪测出的 4.62F，RC 法误差低于 1.5%，完全满足日常筛选需求。

三、测容原理简析

放电电压曲线遵循指数衰减：

V(t) = V0 × e^(–t/RC)

时间常数 τ=R×C，对应 V(t)=V0×0.368。示波器读出 τ，C=τ/R。

四、实操步骤

1. 电路搭建：电源正极—超级电容—限流电阻—电源负极；示波器一探头并联电容两端，另一探头并联电阻两端。

2. 充电阶段：充至设定电压 V0（建议略低于额定电压），稳压后保持 3s。

3. 放电触发：按下手动开关，快速断开充电回路，并触发示波器记录电压曲线。

4. 时间常数读数：在屏幕上标定 V0 与 V0×0.368 两点，测出时间差 τ。

5. 容值计算：C_meas=τ/R，记录并对比标称值。

五、数据解读与对比

• 案例一：R=5 Ω，τ=23 ms，C=23 ms/5 Ω=4.6F；

• 案例二：R=2 Ω，τ=45 ms，C=22.5F（误操作注意不要用过小 R）。

对比同批 LCR 仪读数，RC 法结果一致性高达 98.5%。

六、实战小贴士

• 电阻选型平衡：过大噪声干扰明显，过小信号上冲采样不足；

• 示波器设置：时间基准选 τ 的 1∼2 倍，确保触发稳定；

• 重复测量：至少三次平均，抑制随机误差；

• 温度因素：建议在 20℃～25℃ 环境下测量。

七、方法评估与局限

该法简便高效，适合现场快速筛选。若需极高精度，或工作频率对容值有要求，仍建议后续使用专业 LCR 仪或谐振法复核。

十分钟内完成一次测容，不依赖花哨平台，就能洞悉超级电容健康状况。试试看这招，你也能在元器件选型和电源设计中更自信、更高效。
