诺芯盛@法拉电容的放电电流怎么计算的

在储能技术领域，法拉电容因其独特的双电层结构成为高容量电容器的代表。这种电容器的放电电流计算不仅是工程师关注的焦点，也直接影响着实际应用中的能量管理效率。理解其背后的物理原理与数学方法，能帮助用户更精准地设计电路与预测系统性能。

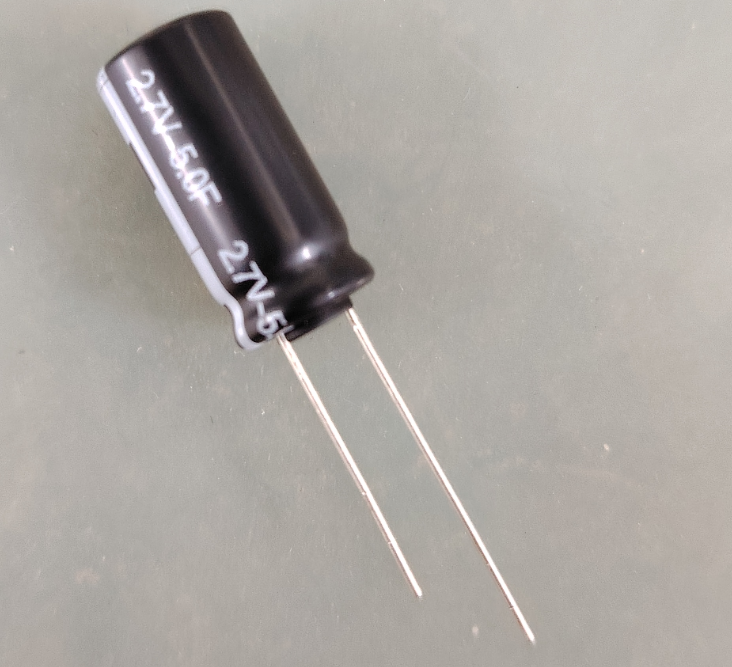

电容放电的底层逻辑

法拉电容通过活性炭多孔电极与电解质的界面形成双电层结构储存电荷，其放电过程本质上是电荷从高电势向低电势迁移的过程。与普通电容器不同，法拉电容的容量可达数千法拉，这种特性使其在短时大电流放电场景中（如电动车能量回收）表现尤为突出。例如，一个5.5V的法拉电容在放电时，电压会随电荷释放逐渐下降，形成典型的放电曲线。

核心公式与变量解析

放电电流的计算主要依赖两个公式：

1. 瞬时电流公式：

2. [ I(t) = C \cdot \frac{dV(t)}{dt} ]

3. 该公式表明，电流大小与电容值（C）和电压变化率（dV/dt）成正比。例如，若一个1000μF的电容在0.01秒内电压从5V降至0V，电流可估算为：

4. [ I = 0.001F \times \frac{5V}{0.01s} = 0.5A ]

5. 这一计算适用于电压线性变化的场景，如电容通过恒定电阻放电。

6. 放电时间公式：

7. [ T = \frac{C \times \Delta U}{I} ]

8. 其中ΔU为电压降（最高电压与最低电压之差）。假设某储能系统使用10F电容，允许电压从12V降至8V（ΔU=4V），若需维持2A放电电流，则放电时间为：

9. [ T = \frac{10F \times 4V}{2A} = 20秒 ]

10. 此公式常用于快速估算设备续航能力。

放电阶段的动态特性

实际放电过程可分为两个阶段：

1. 线性放电阶段

2. 初始阶段电压下降平缓，此时电压变化率（dV/dt）接近恒定，电流计算可通过简单除法完成。例如，智能电表后备电源中，法拉电容在5秒内从5V降至3V，电流为：

3. [ I = C \times \frac{5V-3V}{5s} ]

4. 这一阶段适用于对时间精度要求不高的场景，如LED应急照明。

5. 非线性放电阶段

6. 当电压降至临界值后，放电速率显著放缓，需通过积分计算总电荷量。此时，放电曲线呈现指数衰减特征，等效串联电阻（ESR）的影响凸显。例如，电动汽车刹车能量回收系统中，电容电压从48V降至24V的过程中，电流会随ESR发热而逐渐减小。

7.


工程应用中的计算适配

不同放电形式对公式选择有直接影响：

• 自放电：正负极直接短接时，电流受电容内阻限制，峰值电流可达数百安培，但持续时间极短（毫秒级），适用于需要瞬时大电流的场景，如相机闪光灯。

• 外电路放电：串联电阻后，电流由RC时间常数（τ=RC）决定。例如，储能系统若需持续10分钟放电，可通过调整电阻值控制放电速率。

典型场景的量化分析

以新能源汽车为例，某车型采用50F法拉电容组用于启停系统：

• 启动瞬间需500A电流，电压允许从16V降至12V，计算最短放电时间：

• [ T = \frac{50F \times (16V-12V)}{500A} = 0.4秒 ]

• 若仅用于维持车载电子设备（如导航仪）的5A工作电流，同组电容续航时间可达：

• [ T = \frac{50F \times 4V}{5A} = 40秒 ]

• 这种差异体现了电流需求对系统设计的决定性影响。

误差来源与优化策略

实际计算需考虑三类偏差：

1. 温度漂移：电解液电导率随温度变化，冬季低温可能使实际电流降低20%以上。

2. ESR损耗：大电流放电时，等效串联电阻产生的压降会减少有效放电时间。

3. 自放电效应：高品质法拉电容的月自放电率约为5%，而低端产品可能超过20%。

因此，工程师常在理论值基础上增加15%-30%的安全裕量，并通过实验修正模型参数。例如，某智能电网储能项目通过在电容两端并联稳压模块，将电压波动控制在±0.5V以内，显著提升了放电效率。

未来趋势的物理延伸

随着固态电解质技术的突破，新一代法拉电容的ESR有望降低至现有产品的1/10。这意味着相同容量下，放电电流可提升一个数量级。研究人员正在探索基于机器学习算法的动态放电模型，通过实时监测电压曲线预测剩余电量，误差可控制在3%以内。这类技术进步将推动法拉电容在智能电网、高速轨道交通等领域的更深层次应用。
