法拉电容保护板工作原理图解

法拉电容（超级电容）因其功率密度高、充放电快、循环寿命长的优点，在新能源、储能、工业电子等领域应用广泛。然而，当多个超级电容串联或经历恶劣工况时，过压、欠压、过流等问题极易损坏这些昂贵的元件。**您是否知道，一块小小的保护板正是避免这些问题、确保超级电容安全高效运行的关键所在？**

**本文将为您图解法拉电容保护的核心卫士——保护板（又称均衡板或保护电路）的工作原理，深入剖析其如何实时守护着超级电容的安全边界。**

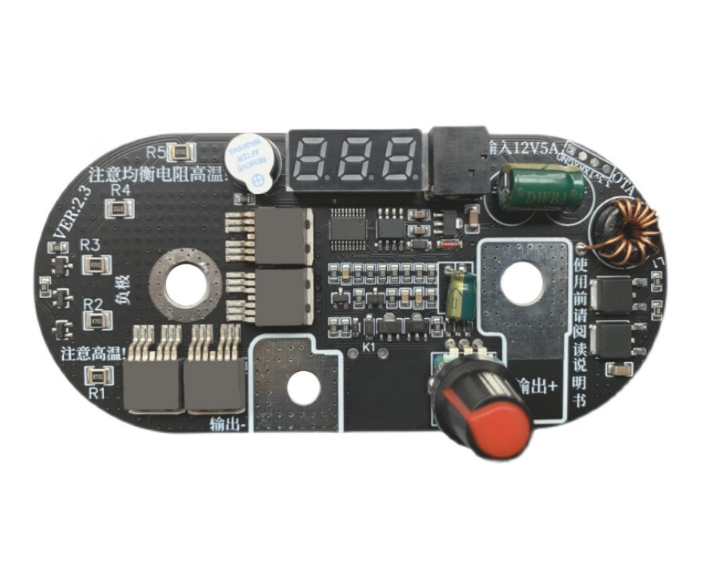

 *(图示：保护板广泛应用于电动车启动/再生制动、太阳能储能、后备电源等场景中的超级电容模组)*

### 一、 为什么法拉电容需要保护板？

1. **电压敏感性：** 单个超级电容有严格的最大工作电压限制。**超过此电压，轻则性能衰减，重则永久损坏甚至热失控**。

2. **单体差异：** 即使是同一批次生产的电容，其容量、内阻、自放电率也会存在微小差异。

3. **串联应用：** 为获得更高工作电压，常需将多个单体串联使用。

4. **隐患诞生：** 串联充电时，即使总电压在安全范围内，**由于单体特性差异，某些单体可能率先达到或超过其耐压极限**，而过早充满的单体会承受过高电压而损毁。放电时，特性弱的单体电压会更快下降，可能被过放。

**保护板的核心使命：监控、保护、均衡。** 它确保串连组中每个单体的电压始终处于安全窗口内，并在异常状况下（如过压、欠压、过流、过热）果断切断电路，保障整个模组和系统的安全。

### 二、 法拉电容保护板核心功能图解

以下图解展示了保护板的核心工作模块及其相互关系：

```

+--------------------------------------------------------------------+

| 法拉电容保护板 (PCBA) |

| |

| +----------------+ +----------------+ +-------------+ |

| | | | | | | |

| | 电压检测电路 |<----->| 控制逻辑(MCU) |<----->| 电流检测 | |

| | (单体电压采样) | | 或专用IC | | (可选) | |

| | | | | | | |

| +--------+-------+ +-------+--------+ +------+------+ |

| | 单体电压数据 | 控制信号 | 电流数据 |

| | | | |

| +--------V-------++ +--------V--------+ +--------V-------+|

| | || | | | ||

| | 过压/欠压比较器 || | 均衡电路 | | 过流/短路 ||

| | (设定阈值比较) || | (被动/主动) | | 保护电路 ||

| | || | | | (可选) ||

| +--------+-------++ +--------+--------+ +--------+--------+

| | 触发信号 | 均衡电流通路 | 触发信号

| | | (旁路/转移能量) |

| +--------V-----------------------V-----------------------V--------+

| | |

| | MOSFET开关阵列 |

| | (控制主充放电回路通断：Q1, Q2, ..., Qn 对应串联单体) |

| | |

| +--------+---------------------------+--------------------------+

| | |

+-----------|---------------------------|---------------------------+

| |

| 主充放电回路 | 主充放电回路

V V

+-------+ +-------+ +-------+ +-------+

- | 单体1 +-+ 单体2 +-...-+ 单体n | | 保护板输出

+-------+ +-------+ +-------+ +-------+

**关键组件功能详解：**

1. **电压检测电路：**

* **作用：** 通过精密电阻分压网络，**高精度实时采集**串联组中每一个单体超级电容两端的电压。

* **图解要点：** 每节电容都对应独立的采样点，数据送入控制单元。

2. **过压保护 (OVP) 与欠压保护 (UVP) 比较器：**

* **作用：**

* **过压保护：** 将检测到的单体电压与预设的**过压保护阈值 (例如 2.85V)** 进行比较。一旦某单体电压 **>= 阈值**，立即触发保护动作。

* **欠压保护：** 将检测到的单体电压与预设的**欠压保护阈值 (例如 1.8V)** 进行比较。一旦某单体电压 **<= 阈值**，立即触发保护动作。

* **图解要点：** 比较器输出信号直接或通过逻辑单元触发MOSFET开关断开回路。**这是防止单体过充损坏和深度过放导致失效的最关键防线。**

3. **控制逻辑 (MCU 或专用保护IC)：**

* **作用：** 保护板的“大脑”。

* 接收并处理来自电压检测电路和电流检测电路(如有)的数据。

* 执行保护逻辑判断：是否达到OVP/UVP/OCP条件？

* 根据判断结果，**发送指令控制MOSFET开关的通断**。

* 管理均衡电路的启停。

* (高级功能) 可能包含通信接口(如I2C, SMBus)上报状态和故障信息。

* **图解要点：** 是信息汇聚和处理中心，协调各保护模块工作。

4. **均衡电路：**

* **作用：** **解决串联单体电压不一致问题的核心！** 当检测到某个(些)单体电压高于其他单体时，启动均衡。

* **类型图解：**

* **被动均衡 (功耗式)：**

```

单体电压过高 -> 控制逻辑导通其旁路开关(SW) -> 电流通过并联的功率电阻(R)泄放 -> 消耗多余能量使该单体电压下降。

+-------+ +----------+

|单体Cap|------>| SW (MOS) |-----> (GND)

+-------+ +----+-----+

|

R (均衡电阻)

|

(GND)

```

* **优点:** 电路简单，成本低。

* **缺点:** 能量以热能形式浪费，均衡速度相对慢，**特别在大容量组中效率低下**。
