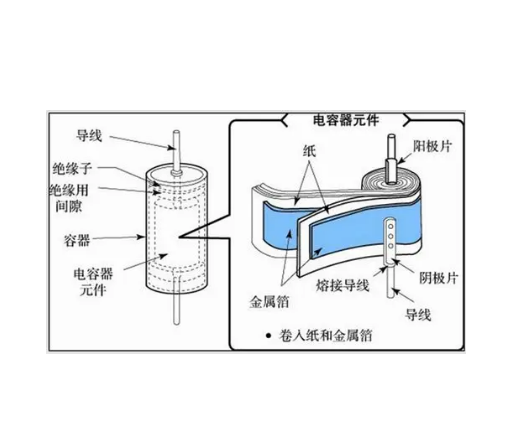

超级电容器的结构示意图详解

超级电容器作为一种新型的储能器件，其结构独特且复杂。它主要由电极、隔膜、电解液以及集流体等部分组成。

一、电极：能量存储的核心舞台

电极是超级电容器中最为关键的部分，堪称能量存储的核心舞台。它主要由高比表面积的多孔材料构成，常见的如活性炭粉、活性炭纤维等。这些多孔材料就像无数个微小的“房间”，为电荷的存储提供了广阔的空间。其比表面积越大，意味着可供电荷附着的面积就越大，从而能够存储更多的电能。例如，想象一下在一个大型的酒店里，房间越多，就能够容纳更多的客人。在超级电容器中，电极材料的比表面积越大，就越能“容纳”更多的电荷，为实现大容量的电能存储奠定了基础。

对于双电层电容器而言，电极材料通常采用高比表面积的活性炭或石墨烯。活性炭具有丰富的孔隙结构，就像一个海绵，内部充满了无数的小孔，这些小孔能够吸附大量的电解液中的离子，从而形成双电层，实现电荷的存储。而石墨烯则是一种具有极高比表面积和优异导电性的材料，它的出现为超级电容器的性能提升带来了新的机遇。可以将其比喻为一张超薄且巨大的“纸张”，上面布满了无数个微小的“凸起”，这些“凸起”大大增加了与电解液的接触面积，使得电荷的存储更加高效。

二、隔膜：防止“短路”的隔离屏障

隔膜在超级电容器中起着至关重要的隔离作用，它就像一道坚固的“墙壁”，将正负极电极分隔开来，防止它们直接接触而发生短路。同时，隔膜又允许电解液中的离子自由通过，这就要求隔膜具有特殊的性能。一般来说，隔膜需要满足具有尽可能高的离子电导和尽可能低的电子电导的条件。常见的隔膜材料如聚丙烯膜，它是一种纤维结构的电子绝缘材料。

在超级电容器工作时，电解液中的离子需要在正负极之间来回移动，以完成电荷的存储和释放过程。隔膜的存在就像是一个“智能关卡”，只允许离子通过，而阻止电子的传导，从而保证了超级电容器的正常工作。如果把超级电容器比作一个城市的供电系统，那么隔膜就是确保电力安全传输的隔离带，防止电流的无序流动导致系统瘫痪。

三、电解液：离子传输的“高速公路”

电解液是超级电容器中不可或缺的一部分，它为离子的传输提供了介质，就像一条离子传输的“高速公路”。电解液的类型根据电极材料的性质进行选择，常见的有有机电解质，如碳酸类或乙腈类等。

在超级电容器的工作过程中，电解液中的离子在电场的作用下，会在电极和电解液的界面上形成双电层。这个过程就如同在河流中建造大坝，当水流（离子）遇到大坝（电极）时，会在大坝的两侧聚集起来，形成一定的水位差（电位差），从而实现电能的存储。而且，电解液的性能直接影响着超级电容器的充放电效率、功率密度和能量密度等关键性能指标。优质的电解液能够确保离子在电极之间的快速、高效传输，就像在高速公路上行驶的汽车能够快速到达目的地一样，使得超级电容器能够在短时间内完成充放电过程，满足各种高功率应用场景的需求。

四、集流体：电流传导的“桥梁”

集流体的主要作用是将电极活性物质产生的电流收集起来，并传导到外部电路中，它就像是连接电极活性物质和外部电路的“桥梁”。集流体通常采用导电性能良好的金属材料，如泡沫镍等。

在超级电容器的结构中，电极材料与集流体之间要紧密相连，以减小接触电阻。这是因为接触电阻过大会导致能量损耗增加，降低超级电容器的效率。可以将集流体比喻为水管系统中的水龙头，如果水龙头（集流体）与水管（电极）之间的连接不紧密，就会出现漏水（能量损耗）的情况，影响整个系统的正常运行。因此，确保电极材料与集流体之间的良好连接是提高超级电容器性能的重要环节。

五、外壳：保护内部组件的“坚固堡垒”

外壳是超级电容器的外部保护结构，它就像是一个“坚固堡垒”，为内部的电极、隔膜、电解液等组件提供了物理防护和密封环境。外壳的材料通常根据具体的应用场景和要求进行选择，一般需要具备良好的机械强度、耐腐蚀性和密封性等特点。

在一些恶劣的工作环境下，如高温、高湿度、强震动等条件，外壳能够有效地保护内部组件不受外界因素的影响，确保超级电容器的稳定运行。例如，在电动汽车等交通工具中，超级电容器可能会面临频繁的振动和冲击，如果没有坚固的外壳保护，内部的组件很容易损坏，导致超级电容器失效。此外，外壳还能够防止电解液的泄漏，避免对环境造成污染和对人体健康产生危害。

超级电容器的结构虽然看似简单，但每个部分都发挥着不可或缺的作用。电极、隔膜、电解液、集流体和外壳相互协作，共同实现了超级电容器的高性能储能功能。通过对超级电容器结构的深入了解，我们能够更好地认识和应用这一先进的储能技术，为推动能源领域的发展做出贡献。
