法拉电容怎么测内阻值大小

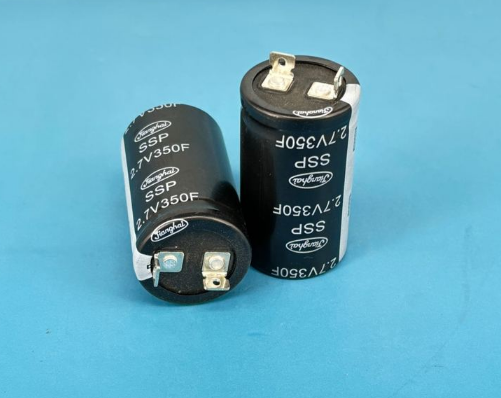

**“这颗法拉电容的内阻到底合不合格？”** 这是许多工程师在新能源车、储能系统或应急电源设计中最常面临的疑问。作为超级电容的核心参数之一，内阻值直接影响着电容的充放电效率、温升特性甚至使用寿命。但不同于普通电解电容，法拉电容的*低电压、大电流特性*让内阻测量变得更具挑战性。究竟如何准确测量这一关键参数？本文将拆解**直流放电法**与**交流阻抗法**两大主流方案，带您掌握从理论到实操的完整链路。

---

## 一、为什么必须关注法拉电容内阻？

法拉电容（又称超级电容）的*等效串联电阻（ESR）*是评价其性能的黄金指标：

- **低内阻（＜1mΩ）**意味着更小的能量损耗，适用于瞬间大电流场景（如电动汽车制动能量回收）

- **高内阻**会导致电容发热加剧，长期使用可能引发容量衰减甚至热失控

- 内阻值还能反映电容老化程度——当ESR上升超过初始值20%时，通常提示需要更换

但问题在于，法拉电容的工作电压普遍在2.5-3V之间，传统万用表直接测量极易因量程不足导致误差。**专业的内阻测试必须结合特定方法**。

---

## 二、内阻测量的核心原理与设备选择

### 1. **直流放电法：工业场景的黄金标准**

通过恒流源对电容施加**1kHz脉冲电流**，测量两端电压降ΔV，按公式*ESR=ΔV/I*计算内阻。此方法优势在于：

- 直接模拟真实工况下的瞬时负载

- 可同步检测电容容量（通过放电时间计算）

- 适用于单体电容或模组测试

但需注意：**电流精度需达到±0.5%**，否则会导致结果偏差。推荐使用Keysight BT2152B或类似专业内阻测试仪。

### 2. **交流阻抗法：实验室级精密测量**

采用LCR表在**1kHz频率**下施加微小交流信号，通过相位角计算复数阻抗中的电阻分量。此方法特点包括：

- 可区分ESR与容抗分量

- 测量分辨率高达μΩ级

- 需配合四线制开尔文夹降低接触电阻影响

对于研发阶段的材料分析，建议搭配阻抗分析仪（如Hioki IM3590）使用。

## 三、分步详解测量流程（以直流法为例）

### **步骤1：预处理与环境控制**

- 将电容**完全放电**至0V，静置30分钟消除极化效应

- 控制环境温度在25±2℃，湿度＜60% RH

### **步骤2：连接测试回路**

- 使用铜带或开尔文夹连接电容极柱，**接触电阻需＜0.1mΩ**

- 按“正-电流源正极→电容正极→电容负极→电流源负极→电压表负极”顺序接线

### **步骤3：设定测试参数**

- 充电电流：按*I=C×dV/dt*计算（通常取1C倍率）

- 放电脉冲宽度：建议≤10ms以避免温升干扰

### **步骤4：执行测试与数据采集**

- 记录充电完成后的稳态电压V1

- 触发放电脉冲，捕捉最低电压V2

- 计算ESR=(V1-V2)/I

---

## 四、避开四大常见误区

1. **忽略温度补偿**：内阻值随温度升高而增大，每10℃变化约引起3%误差。建议在报告中注明测试温度。

2. **接触电阻干扰**：使用普通鳄鱼夹可能导致额外0.5mΩ误差，务必采用低阻连接件。

3. **脉冲频率选择不当**：1kHz是行业通用标准，过高频率会引入感抗分量，过低则无法反映高频特性。

4. **忽略自放电影响**：测试间隔超过5分钟需重新放电，否则残留电荷会导致电压读数漂移。

---

## 五、进阶技巧：如何通过内阻判断电容健康度

对于批量使用的超级电容，可建立**内阻-容量衰减曲线**：

- 当ESR增加15%时，容量通常已下降至初始值的80%

- 模组中若某单体ESR超过平均值30%，可能存在焊接不良或电解质干涸

- 循环测试中发现内阻波动＞5%，提示电极结构稳定性不足

通过定期监测内阻变化，可实现电容系统的**预测性维护**，避免突发故障。

---

## 六、特殊场景的应对策略

- **模组测量**：先测试单体ESR，再对比模组整体值。若模组内阻显著低于单体平均值，可能存在短路单元。

- **高温/低温测试**：需使用温控箱，在-40℃~85℃范围内分段测量，绘制ESR-温度曲线。

- **车载电容在线检测**：通过BMS系统采集运行时的电压/电流波动，实时估算ESR值。
