​法拉电容自放电太快怎么办？

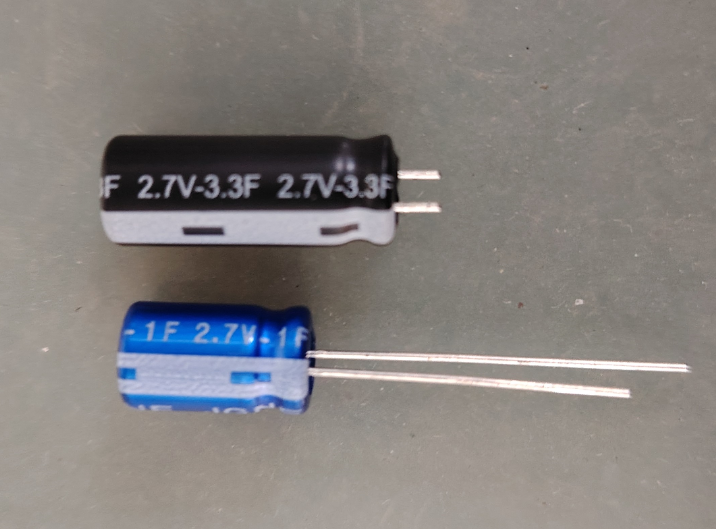

在储能器件的选型清单里，法拉电容一直是个“矛盾体”：功率密度高、充放电速度快、循环寿命可达数十万次，是脉冲供电、短时储能场景的**。但不少工程师和爱好者在实际使用中都会遇到同一个头疼的问题——充满电的法拉电容放着不用，短短几天甚至几小时电量就掉了大半，原本规划的待机供电、掉电保护功能直接失效。

很多人会把问题归咎于“产品质量差”，但实际上法拉电容的自放电特性，藏着比普通电池更复杂的机理。只有搞清楚背后的核心原因，才能找到针对性的优化方案，把这个储能“快枪手”的优势真正发挥出来。

先搞懂：法拉电容的自放电，本质上是什么？

和锂电池靠化学反应存储能量不同，法拉电容的储能原理是电极/电解质界面的双电层电荷吸附，整个过程没有化学反应发生，理论上应该能长期保持电荷。但实际场景中，电荷的“泄漏”几乎不可避免，行业内通常用“自放电率”来衡量这个特性：标准条件下，电容充满电后开路放置一定时间，剩余容量和初始容量的比值。

目前市面上主流的活性炭基法拉电容，常温下的月自放电率普遍在10%-30%之间，部分小容量型号甚至可能一周就掉电20%以上，和锂电池月自放电率2%-5%的水平差距明显。这种差异本质上不是工艺缺陷，而是器件特性决定的，我们可以从三个核心层面拆解原因。

**个层面是电极材料的微观特性。法拉电容的电极大多采用多孔活性炭，比表面积可达每克1000-2000平方米，这是它容量大的核心原因，但也带来了隐藏问题：活性炭表面不可避免会存在官能团、杂质和微缺陷，这些位点会和电解质发生微弱的氧化还原反应，持续消耗存储的电荷。尤其是当电容生产过程中提纯工艺不到位，杂质含量偏高时，这类法拉第反应会更剧烈，自放电速度会明显更快。

第二个层面是电解质和隔膜的离子迁移。电容内部的电解质本身含有微量杂质离子，充电后这些离子会在电场作用下向相反电极移动，穿过隔膜形成微小的泄漏电流。同时，隔膜本身的孔隙率、厚度和绝缘性能也直接影响泄漏电流的大小，如果隔膜存在微小瑕疵或者选用了耐电压等级不足的型号，离子迁移的速度会进一步加快。这也是为什么同样容量的法拉电容，高压型号的自放电率往往比低压型号更高——更高的工作电压会给离子迁移提供更强的驱动力。

第三个层面是使用环境的外部因素，这也是**容易被忽略的变量。首当其冲的是温度，环境温度每升高10℃，法拉电容的自放电率会提升1.5-2倍，高温下电解质离子活性增强，电极表面的副反应速度也会加快，如果你把法拉电容放在60℃的环境里，可能半个月电量就会漏完。其次是过充应力，如果长期给电容施加超过额定电压的电压，会加速电极老化和电解质分解，不仅自放电会越来越严重，还可能引发鼓胀等安全问题。还有一个容易踩的坑是电路板的漏电流，很多人设计电路时，电容两端会并联分压电阻、检测电路，这些器件本身的消耗电流如果达到微安级，对于本身静态储能就不大的法拉电容来说，相当于人为加快了放电速度。

实用优化方案：从选型到应用，全流程降低自放电影响

很多人遇到法拉电容自放电快的问题，**反应是换更好的电容，但其实只要用对方法，普通工业级法拉电容也能满足大部分场景的需求。我们可以从选型、电路设计、使用维护三个维度入手，把自放电的影响降到**低。

首先是选型阶段就把好关，从根源控制自放电水平。如果你的应用场景需要长期待机，优先选择低自放电系列的法拉电容，现在不少厂商推出的“长待机”型号，通过改进活性炭提纯工艺和电解质配方，月自放电率可以控制在5%以内，接近锂电池的水平。其次要注意额定电压的裕量设计，不要让电容长期工作在额定电压上限，比如5.5V的应用场景，选6.3V额定电压的型号，能有效降低过充应力带来的副反应。如果对自放电要求极高，还可以考虑混合法拉电容，这类电容结合了锂电池的嵌入储能原理和法拉电容的双电层特性，月自放电率可以做到2%以下，不过代价是功率密度会有所降低，循环寿命也会短一些。

其次是电路设计上做好优化，避免人为增加放电损耗。**关键的一点是尽可能降低电容两端的并联负载损耗，如果需要做电压检测，尽量选用静态电流在1微安以下的检测芯片，分压电阻的总阻值要大于10兆欧，必要时可以加开关管，只在需要检测的时候接通电路，平时断开。如果是多电容串联使用的场景，一定要配均衡电路，否则各个电容的电压不一致，部分电容长期过压，会加速整体自放电。均衡电路优先选主动均衡方案，比传统的电阻均衡损耗更低，也更适合长期储能的场景。

**后是使用环境的控制和日常维护。法拉电容的**佳工作温度是-20℃到45℃，尽量避免把它放在靠近热源、阳光直射的位置，如果是户外高温环境使用，要做好散热设计。如果电容长期存放，建议充到额定电压的50%-70%，放在干燥阴凉的环境中，每隔3-6个月补电一次，避免电压过低导致电极性能不可逆衰减。如果发现某颗电容的自放电速度突然大幅加快，要及时检查是否有鼓胀、漏液情况，大概率是器件已经老化，需要及时更换。

别被“缺点”困住：法拉电容的正确打开方式

很多人因为自放电问题，对法拉电容望而却步，但实际上这个特性从来不是“致命缺陷”，而是我们需要结合场景去适配的特性。如果你需要的是长期储能，比如几个月甚至几年的备用电源，那法拉电容确实不是**优选择，锂电池或者超级电容器会更合适。但如果是短时储能、高频充放电的场景，比如掉电后维持系统工作10秒完成数据备份、脉冲功率输出、频繁启停的储能缓冲，法拉电容的优势是锂电池完全比不了的——它可以做到毫秒级充电，几十万次循环不衰减，在这些场景里，自放电的影响几乎可以忽略不计。

退一步说，随着材料工艺的进步，现在法拉电容的自放电率已经在逐年降低。近两年不少厂商推出的石墨烯复合电极法拉电容，通过优化电极表面的官能团分布，进一步降低了副反应的发生，月自放电率已经可以做到3%以内，未来甚至有可能追上锂电池的水平。

说到底，没有完美的储能器件，只有合适的使用方式。搞清楚法拉电容自放电的底层逻辑，避开选型和设计的坑，你会发现这个“充得快也漏得快”的器件，其实能解决很多锂电池搞不定的问题。毕竟工程设计的本质，本来就是在特性的权衡里找到**优解，不是吗？
