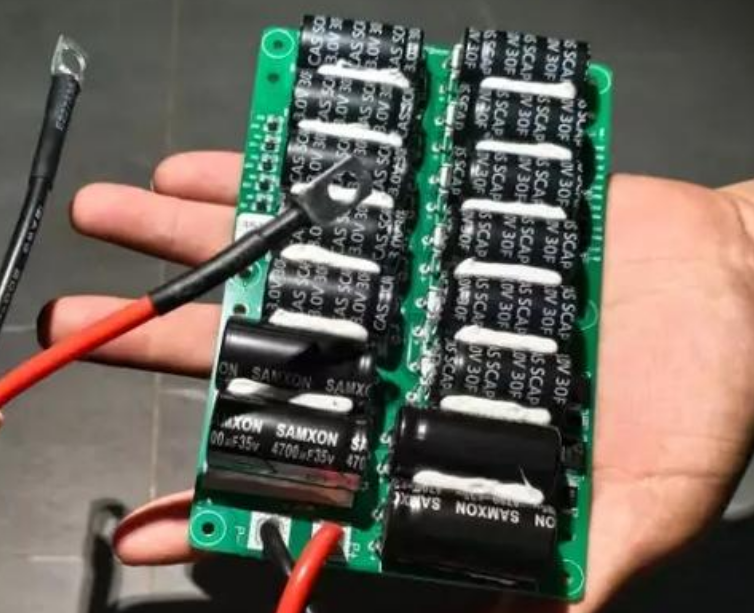

保护板电容作用原理

你有没有遇到过这种场景：电池刚装上，设备一按键就“啪”一下黑屏；或者明明电量还在，负载一上来电压却像坐过山车；再或者同一块板子，换个充电器就开始莫名重启、误保护。

很多人第一反应会去怀疑芯片、怀疑MOS、怀疑焊接，最后绕一大圈才发现——问题可能出在一个最不起眼的元件：电容。

在保护板上，电容不是“可有可无的配角”。它更像电路系统的能量缓冲器、瞬间响应机制的执行者、纹波噪声的“消音器”、电压稳定的最后一道保险。理解它的作用原理，你看保护板就会从“元件堆砌”变成“系统协作”。

下面从4个不同视角，把保护板电容讲透。

一、从“能量缓冲器”视角：它在替电池扛住那一口“猛劲”

电路里最让人头疼的一类瞬间，叫负载突变：电机启动、无线发射、屏幕点亮、功放拉响……它们会在极短时间内把电流需求抬得很高。

电池能不能供？能，但不是“无限快地供”。

电池本身有内阻，导线有阻抗，保护板的走线、MOS、采样电阻也都有。负载一猛拉电流，电压就会被这些阻抗“拽”下来。如果这一下拽得太狠，后级电路可能直接掉进欠压区间，轻则复位，重则误触发保护，甚至出现启动失败的“死循环”。

这时候电容在做什么？

它像一个提前蓄好水的小水箱。平时慢慢“存能量”，瞬间需要时先把能量吐出去，替电池顶上最前面那一下。等负载冲击过去，电池再把电容补充满。

所以你会发现：同样的电池、同样的板子，有没有电容、容量够不够、摆放位置对不对，启动表现可能完全两样。电容并不是让电池“变强”，而是让系统在最脆弱的瞬间不崩盘。

二、从“瞬间响应机制”视角：它在用速度对抗速度

保护板的很多异常，不是“稳态错误”，而是“瞬态被打穿”。

瞬态有多快？快到什么程度呢：你还没来得及测量，波形已经结束了；你觉得电压挺稳，实际上某个点已经出现了一次尖峰或塌陷。保护芯片的判断、电流采样的比较、MOS的开关动作，都可能在这种瞬间被扰动。

电容的优势就是快。

它不需要等控制逻辑算完，也不需要等电池化学反应“跟上节奏”。它靠的是物理特性：电压变化时，电容会立刻用充放电去“对冲”变化趋势。

简单理解就是：电压要掉，它放电托住；电压要冲，它吸收削峰。

这就是保护板电容在系统里的瞬间响应机制——它不“聪明”，但它“足够快”。很多时候，系统真正缺的不是算法，而是这一点点速度差。

三、从“抑制电压纹波”视角：它把高频噪声压回去，不让你误判

保护板并不只面对直流电池，它面对的是“带脾气的电源环境”。

比如开关电源、充电器、DC-DC转换、PWM负载、无线模块发射时的电流脉冲……这些都会把电压上叠加纹波和噪声。你用万用表看是“4.0V”，但示波器上可能是“4.0V上下抖动、还带尖刺”。

纹波会带来什么后果？

1）采样不准：保护芯片读取到的电压、电流带抖动，阈值附近就容易“跳来跳去”。

2）误触发：欠压、过压、过流的边界，本来是一条线，被纹波一顶就穿过去。

3）干扰扩散：噪声沿着走线传播，影响更远的模拟/数字电路，让问题变得“看起来像随机”。

电容在这里扮演的是“滤波器”的角色：对高频变化呈现更低的阻抗，把那些不该出现的快速波动吸走，让电压更干净、更像你希望的直流。

也因此，保护板上常见的搭配不是“只用一种电容”，而是不同特性的电容协同：有人擅长吸收高频尖刺，有人擅长提供更大能量缓冲。你看到的不是重复，而是分工。

四、从“维持电压稳定”视角：它让系统不在边缘工作

电压稳定不是“平均值稳定”，而是“任何关键时刻都别掉链子”。

保护板的稳定性，往往体现在两个边界场景：

1）电池电量接近阈值时

电池电压本来就低，负载稍微一冲就可能跨过欠压阈值。没有足够的电容支撑，就会出现“明明还能用，却一用就关”的体验。

2）大电流负载频繁变化时

比如负载一会儿大一会儿小，电压就在上上下下。电容容量不够、位置不对或等效阻抗不合适，电压波动会被放大，系统就一直在“临界点”上抖动，稳定性自然差。

电容的意义，是把电压的波动幅度压小，把系统从“边缘状态”拉回到“安全区间”。你可以把它理解为：电容不是让你永远不触发保护，而是让你只在真正该保护的时候保护。

换句话说，它在保护板上做的事很朴素：让电压更稳，让判断更准，让行为更可控。

把这四个视角合在一起，你就会发现：保护板电容不是“一个元件的作用”，而是一套系统的底层秩序

它用能量缓冲，撑住负载的第一口冲击；

它用瞬间响应，对抗电压的突变；

它用滤波抑制，把纹波噪声压回去；

它用稳定维持，让系统远离临界抖动。

而保护板的很多“玄学问题”，本质上都是这些能力没被满足：要么缓冲不够，要么响应不够快，要么噪声太多，要么一直在阈值边上晃。
