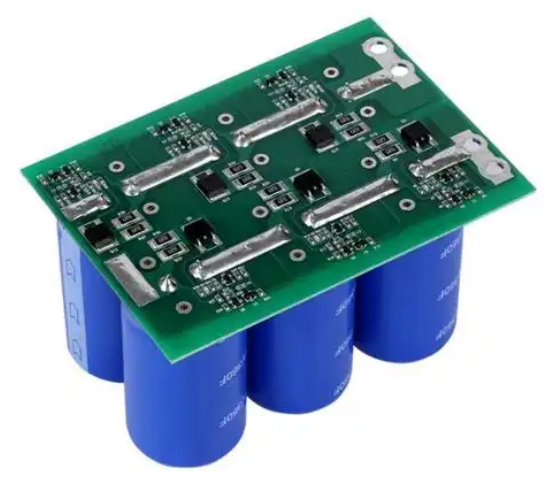

法拉电容均压板电路图详解

很多人谈法拉电容，第一反应是“容量大、放电猛”。但真正把它用进系统里，难点往往不在“能不能存电”，而在“怎么存得更久、放得更稳、还能不把后级吓一跳”。

尤其是串联使用的超级电容：你想要更高电压、更长后备时间，就绕不开“均压”和“后备电源的长期待机损耗”。理解这些问题，最好的方法不是泛泛讲原理，而是把电路放在真实应用场景里看——比如：两个串联超级电容充到5V、主电源断电时顶上去、主电源正常时又要尽可能少耗电。

下面就借助几个典型电路思路，把“法拉电容均压板/均压设计”背后的系统逻辑讲透：为什么要这么做，它解决什么痛点，又有哪些你必须盯住的细节。

一、串联法拉电容：你得到电压，也引入了“分配问题”

单体超级电容的耐压通常有限，所以工程里常把两只（或多只）串联使用来提高总耐压/工作电压。比如材料里提到的场景：两个串联超级电容在正常操作期间被充到5V，用来在主电源故障时提供后备电源。

但串联带来的隐患也很直观：两只电容的参数不可能完全一致，漏电流也不可能完全一致。结果就是——总电压是5V没错，但分到每只电容上的电压可能并不均匀。

电压一旦“偏”，最危险的就是某一只被分到更高电压，逼近甚至超过它的过压限值。超级电容对过压很敏感，这不是“寿命会短一点”那么简单，而是可靠性和安全边界都会被侵蚀。

所以所谓“均压板”，从系统层面要解决的核心就两件事：

• 让串联单体的电压分配可控，避免单体过压

• 在均压的同时，别把后备系统的能量白白耗在“长期静态消耗”上

这两件事，后者经常被忽略，但它决定了你的后备电源到底能撑多久。

二、LTC3536的“突发模式”启示：后备系统拼的不是瞬时，而是“待机损耗”

参考材料里提到：只要主电源接入，LTC3536就处于静态电流非常低的突发模式（Burst Mode）操作，从而最大限度减少后备存储电容器的电量消耗。

这句话的含金量很高，因为它点出了后备电源设计的真实矛盾：

• 你希望主电源在的时候，后备电容一直“充满、随时待命”

• 但你又不希望为了“待命”，系统持续从后备电容里偷电（哪怕偷得很少，时间一长也很致命）

突发模式的意义就在这里：它用极低静态电流把“等待成本”压到很低，让后备电容更像真正的“应急储备”，而不是一个被持续放血的仓库。

把它放到“均压板”语境下，你会发现：很多人做均压只盯住“电压平均”，却没把“静态耗电”当成关键指标。结果是电压确实均了，但靠的是长期的泄放电阻或等效耗电路径——系统看似稳，后备时间却被悄悄缩短。

因此，判断一个均压/后备方案是否靠谱，除了看均压效果，还要追问一句：

你的均压方案在“主电源存在的漫长时间里”，会吃掉多少静态电流？

三、别只会“控电压”：LT3741告诉你，控电流同样是系统级能力

材料中的LT3741是一款固定频率、同步降压型DC/DC控制器，专为准确调节高达20A输出电流设计。它采用平均电流模式控制，在0V到（VIN-2V）的宽输出电压范围内保持电感电流调节作用；并且通过CTRL引脚的模拟电压与外部检测电阻来设定电流。

这类信息看起来像“另一个话题”，但放进法拉电容应用里，它对应的是另一个常见痛点：超级电容的充电/放电电流很容易“太猛”。

• 充电时，如果不做电流管理，可能对前级电源造成冲击

• 放电时，如果不做电流管理，后级负载可能遭遇过流/过压风险（材料里也提到放电需要过流、过压等保护机制）

LT3741的关键在于：它不仅能“供应电流”，还能“吸收电流”，并且能用设定方式把电流调节得很准确。这类能力在涉及能量回流、负载突变、宽电压工作范围的场景中尤其重要——超级电容的电压会随着放电显著变化，系统要想稳定，不能只靠“一个固定电压点”的思路去硬扛。

同时，材料还提到：已调电压和过压保护功能电路通过输出端与FB引脚之间的分压器设定；开关频率可在200kHz到1MHz范围设置。

这意味着你在实际设计里能做的不只是“把电压压住”，还包括：

• 用电流调节去管理能量流动的节奏

• 用过压保护去兜住异常边界

• 用频率设定去平衡效率、体积与动态响应

当你把超级电容当成“后备能量源”而不是“一个大电容”，思路就会从元件级升级到系统级。

四、太阳能给超级电容充电：二极管很省事，但问题也很实在

材料里给了一个很典型的对比：用二极管给超级电容充电，是最简单的方法。在普通光照条件下，即使考虑二极管损耗，超级电容也可充到太阳能电池的开路电压；但大多数系统需要辅助过压保护电路，以保护超级电容及后续负载设备。

看似“够用”，但它的不足也写得很清楚，至少有三点是工程里会踩的坑：

1）它只能用于多体太阳能电池（开路电压要高于超级电容过压限值或所需负载电压）。输出低电压的热电采集器就用不了。

2）它把太阳能电池稳压在“蓄电介质电压 + 一个二极管压降”附近。蓄电介质电压会随负载变化，太阳能电池的工作点也跟着跑。对于放电曲线宽、端电压随负载明显变化的超级电容而言，这不是理想方案——因为太阳能电池往往被拉离最大功率点。

3）辅助过压保护电路会消耗静态电流，低光照期间会影响效率。

你会发现，这里又回到了前面那个关键词：静态电流。

当能量本来就少（低光照、低功耗采集），任何“长期存在的小消耗”都可能把效率打穿。均压、过压保护、待机电路，都是同一类矛盾：你要安全和可控，就要电路；你要电路，就会有静态损耗；你要长时间运行，就必须把这点损耗当成主战场。

五、bq25504的冷启动与MPPT：让“从0V开始”变成可落地的系统

材料里给出的改进路径是：用专门面向能源采集的集成电路克服二极管方案不足，其中之一就是bq25504——超低静态电流充电器IC，能对能源采集器做最大功率点跟踪（MPPT）。

它的几个关键点，几乎都是为超级电容“量身定制”的系统能力：

• ROV1与ROV2设置超级电容过压阈值

• ROK1、ROK2、ROK3设置VBAT_OK信号上下阈值，可用于控制系统负载，防止超级电容过度放电

• 超级电容在长时间无采集输入时常会放电到0V，因此系统需要从“蓄能电容器完全放空”启动

• 多数专用采集充电器IC有冷启动特性：输入电压高于一定水平即可启动对完全放电的蓄能元件充电；本例冷启动电压为330mV

• 升压充电IC的优势之一：可使用单体或双体太阳能电池，相同面积下可提供更大的平均电源；进入常规充电模式后，MPPT帮助稳定在最大功率点，提取更理想电源

这里最值得强调的是“从0V启动”。很多人做后备/采集系统，纸面上都很好看，一旦现场长时间无光/无输入，超级电容放到0V，系统就像被“断根”——你再也起不来，除非人工介入。

冷启动把这个死结解开：只要有一点点输入（材料给的数值是330mV），系统就能重新点火，慢慢把超级电容拉起来。再叠加MPPT与可编程阈值控制，你才能把“充电、保护、负载管理”变成一个闭环，而不是互相打架的拼装模块。

六、回到“均压板”这件事：真正要均的，不止是电压

把材料串起来看，会发现一个清晰的系统脉络：

• 串联超级电容要面对电压分配不一致的风险，因此需要均压与过压边界

• 后备系统最怕“长期待机耗电”，因此需要像LTC3536突发模式那样把静态电流压低

• 能量流动必须可控，尤其在宽电压范围与大电流场景下，需要类似LT3741那样的电流调节与保护思路

• 在能源采集场景里，二极管虽简单但会让工作点偏离最大功率点，且静态损耗、适配范围存在限制

• 采用bq25504这类器件，通过MPPT、过压阈值、VBAT_OK阈值与冷启动，把“低功耗、可自启、可控保护”做成系统能力

所以，当你说“法拉电容均压板电路原理”，如果只停留在“串联要均压”这一句，文章写完了，工程问题还在。真正靠谱的均压/后备设计，至少要回答三件事：

1）单体过压怎么防？阈值怎么设？

2）系统长期待机时，静态电流多少？会不会偷走后备时间？

3）能量输入、储存、输出的节奏怎么控？从0V还能不能爬起来？

把这三件事想明白，你的“均压板”才不是一块板，而是一套能在真实环境里跑得久、跑得稳的方案。

主电源不断电时，你希望后备系统“存在但几乎不消耗”；主电源一旦掉电，你又希望它“立刻接管且不失控”。这就是法拉电容后备设计最迷人的地方：它看起来像元件，做起来却是系统。
