超级电容充放电控制原理图

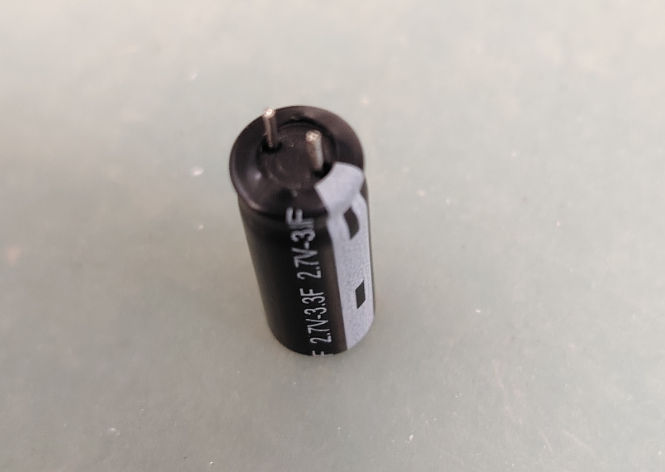

很多人第一次接触超级电容，会被它“充得快、放得猛、寿命长”的特性吸引：90%以上的充放电效率，充放电电流能从数安培到数百安培，寿命还能做到10万次以上。看起来几乎就是储能系统里的“全能选手”。

但真正把超级电容用进电动汽车、UPS这类场景，你很快会遇到一个绕不过去的现实：单体超级电容并不“整齐划一”。一旦串联使用，充放电越快、功率越大，隐藏的问题反而越容易被放大——过充、欠充、过放，甚至直接伤寿命。

这篇文章只围绕一个核心问题讲清楚：为什么超级电容串联后必须做电压均衡？以及一种基于逆变器与变压器的均压思路，究竟是怎么把能量“从高处搬到低处”的。

串联是为了电压，但隐患也从这里开始

超级电容单体参数存在离散性。哪怕同型号同规格，它们在电压、内阻、容量等方面也会不一致，原因来自制造过程中的工艺和材质不均。

而工程上为了提高输出电压，往往不得不采用串联。问题是：串联之后，总电压看起来“达标”，但每一节单体并不会自动平均分担电压。

于是你会看到一个典型矛盾：

• 系统只看到“这一串的总电压”

• 风险却藏在“某一颗单体的极限状态”

最麻烦的是，超级电容充电常用“先恒流后恒压”的方式。充电前期恒流，电容电压上升；当电压达到某个值（材料中用t0时刻描述）后再转为恒压充电。

听起来合理，但一串电容里每个单体的参数不同，就意味着它们到达t0的时间不可能一致。你如果“直接串联充电”，后果很典型：

• 有的单体先到阈值，继续跟着串联总策略走，可能被推向过充

• 有的单体还没到位，却被迫进入恒压阶段，结果就是欠充

• 放电时同样会出现某些单体过放

过充、欠充、过放的共同点只有一个：它们都会严重危害超级电容器的使用寿命，也会让你以为“这一串容量掉了、效率低了、状态不稳定”，但真正坏的可能只是其中几节单体。

所以，“保证各单体的均衡充放电”，不是锦上添花，而是让你能有效发挥储能能量的基础动作。

均压到底在做什么：把能量从高电压单体转移给低电压单体

均衡的本质不是“测量然后报警”，而是“让不一致变得一致”。

参考材料给了一套均压技术：采用逆变器和变压器均压。

它的思路很有工程味：不纠缠每节电容差了多少，而是搭一个能量转移通道，让高的自然往低的补，直到大家接近同一水平。

均压电路由哪几块组成？

均压电路由4部分构成：

1. 超级电容组

2. 变压器

3. 逆变器

4. 升压斩波电路

图中还提到二极管用于反向保护。更关键的是：通过控制信号S1、S2、S3、S4，就能实现电压均衡，并把电压高的超级电容中的能量转移到电压低的超级电容中。

这套均压的关键动作：制造一个“平均电压的方波电源”

材料中给了一个假设：有N个超级电容串联。

做法是这样的：

• 先把串联超级电容组两端的总电压，通过升压斩波电路接到逆变器输入端

目的：补偿MOSFET及续流二极管的导通压降

• 逆变器输出接到匝数比为N的降压变压器高压侧

• 变压器低压侧会产生一个方波电压，它的振幅等于N个单体电压的平均值

• 再把这个方波当成电压源，去“再次对每个单体充电”

看到这里，均压的“巧”就出来了：它不是直接给每个单体一个独立电源，而是先“提取整串能量”，再“变出一个平均值电源”，用平均值去反推每个单体的趋同。

二极管在均压里扮演的角色：只让低的补，不让高的继续高

材料里一句话很关键：

由于二极管的作用，只有单体电压低于变压器低压侧电压值的超级电容才能进行充电。

这意味着：

• 电压高的单体：不会被继续充，甚至在能量搬运过程中相对“被降下来”

• 电压低的单体：能拿到补能通道，被逐步“抬上去”

逆变器工作一段时间后，均压完成。

这就是“能量从高的转到低的”的落地方式：不是口号，而是通过方波平均电压 + 二极管选择性导通实现的。

为什么还要升压斩波：导通压降不是小事

实际电路里，MOSFET和续流二极管都有导通压降。如果逆变器输入电压不做补偿，你会发现均压动作“推不动”，或者均压效率变差。

材料给了升压斩波电路输出（也就是逆变器输入）电压关系式：

Vi = Vc + N*Vd + 2Vs

其中：

• Vc：N个串联超级电容两端总电压

• Vd：续流二极管正向导通压降

• Vs：MOSFET导通压降

这条式子的意义很直白：你要让后级真的看到“有效的电压驱动力”，就得把那些不可避免的压降提前算进去补出来。

充放电主回路怎么管：一端稳压，一端稳流 + PI控制

均压解决的是“单体不一致”。但系统还要解决另一个问题：充放电过程怎么稳定、怎么快、怎么可靠。

参考材料的主回路与控制方式是：

• 采用双向buck/boost拓扑

• 控制方式是“一端稳压一端稳流”进行充放电控制

• 充放电环节采用PI控制法，实现恒流或恒压的充/放电

更具体一点：

充电（buck方式）

超级电容端先恒流充电到Vsc，再恒压充电。

这和前面提到的“先恒流后恒压”一致，只是这里明确了由控制系统来实现。

放电（boost方式）

直流母线电压端进行稳压控制。

也就是说放电时重点盯住的是母线的电压稳定性。

保护与策略：什么时候充？什么时候放？什么时候不动？

材料列了三个策略点，工程上非常实用，因为它们把“控制权”从直觉变成规则。

1）当超级电容电压Vc高于额定电压Vcmax时，封锁buck充电控制信号；

当Vc下降到电压下线Vcmax时，封锁boost放电控制信号。

（原文如此表述：高于上限就不充，低到下限就不放。）

2）当Vc在下限与最高电压之间时，DC/DC可进行buck充电或boost放电；

到底buck还是boost，要根据直流母线电压Vdc、电流Idc决定。

3）当母线电压Vdc高于设定高压Vdcmax，进行buck充电；

低于设定低压Vdcmin，进行boost放电；

Vdc介于Vdcmax和Vdcmin之间则不动作：既不充电也不放电。

这一段其实回答了很多系统集成时的争论：储能不是永远工作，最理想的状态是“只在需要时出手”，其余时间保持安静，减少不必要的能量折损和器件压力。

仿真给了一个直观结果：均压不是完美平均，但能让系统回到可控区

材料中的仿真条件是：C1、C2初始电压2.7V，C3、C4初始电压1V。仿真到70s左右，基本均压结束，电压均衡到1.81V。

你会注意到它并没有均到算术平均值1.85V。材料解释了原因：

• 并联二极管的影响，使得均衡点不是算数平均值

• 升压斩波器也消耗一部分能量

但均压结束后，“两电容电压基本保持同步变化”。这句话的工程意义很大：你不一定追求每一刻都完全相等，但你追求的是它们不再越走越偏，而是同步、可预测、可管理。

均压与控制系统的落地：用FPGA把信号真正跑起来

材料提到实物系统由FPGA控制板、H桥逆变器、驱动电路和Boost升压电路组成。

• FPGA控制板采用实验室自主开发的基于EP2C80 208C8N芯片的开发板生成控制信号

• 5个开关管采用IRF640

• 驱动芯片TR2103

控制信号也给得很明确：

• 逆变部分：5kHz、50%占空比PWM，并加入一定死区时间；S1/S4同组驱动，S2/S3另一组驱动

• 升压斩波：20kHz PWM作为控制信号

在软件流程上，材料强调：均压电路的5kHz逆变采用50% PWM脉冲波实现，不需要复杂控制算法；关键是通过电压采集获得串联电容总电压，再通过多个判断模块根据Vdc和Vc的范围决定充放电控制。

写在最后：均压不是“高级功能”，是串联系统的生存底线

超级电容的优势很诱人：快、猛、长寿、效率高。但一旦你把单体串起来做成电容组，它的离散性就会成为系统级风险的源头。

所以均压技术解决的不是“好不好用”，而是“能不能长期用”。

当你理解了这一点，再回头看这套逆变器+变压器均压方案，就会发现它并不神秘：通过把整串能量变成“平均值方波电源”，再利用二极管让低电压单体优先获得补能通道，实现能量从高到低的迁移，最终让串联系统回到可控、可预测的状态。

你在实际项目里最关心的那句话，也许就是：如果不做均压，过充、欠充、过放都会发生；一旦发生，寿命和可靠性都会被你“以为的总电压正常”悄悄拖垮。
