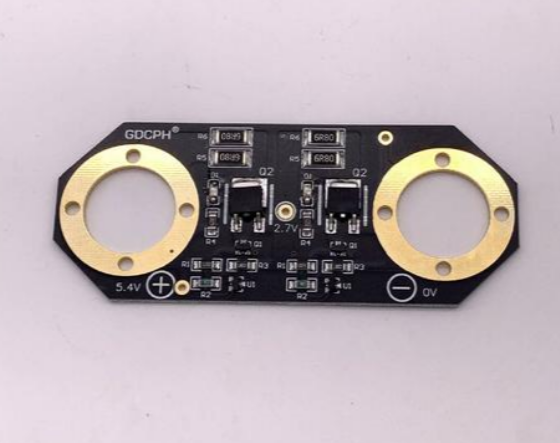

超级电容均衡板原理

你以为把几个超级电容一串，电压上去了、能量变大了，模组就“自然可靠”了。

但现实往往更冷：越是把单体串起来，越要直面一个绕不开的问题——电压不均衡。它不一定立刻让你翻车，却会用更隐蔽的方式，一点点蚕食寿命、拉低输出特性，甚至把某一颗单体推向过压，最后把“备份电源”变成“故障源”。

所以，均衡板到底在均衡什么？最常见的被动均衡，又是怎么工作的？这篇就只讲一件事：被动均衡技术的原理与适用场景。

一、为什么超级电容模组一定要做电压均衡

先把概念说清楚：

• 超级电容：容量达到法拉级的电容。

• 超级电容模组：由多个超级电容组合成一个模块，常见组合方式是串联或并联。

• 单板应用里，它常用于异常掉电备份。

关键矛盾在于：超级电容单体额定电压低，一般只有 1~4V 左右。很多电源芯片却有明确的输入电压范围需求，比如常见的 12V、5V。单体电压达不到，工程上就会选择串联来把额定电压“叠上去”。

串联的好处很直观：电压提高了；虽然容值变小了，但整体能量还是增加的。换句话说，两个同型号超级电容存的能量，总归比一个更多。

问题也来自这里：超级电容参数很难做到完全一致。只要存在差异，串联充放电过程中各单体的分压就会偏离理想状态，逐渐出现电压不均衡。最危险的结果是：

• 部分单体电压被“顶高”，出现过压；

• 影响模组输出特性与寿命；

• 严重时引发故障。

而且材料里点得很明确：对超级电容的能量影响更大的往往是电压，而不是容值。电压分配一旦跑偏，后果就不是“少一点容量”那么简单。

均衡板，本质上就是为了解决“串联后单体电压不一致”这件事。

二、电压均衡技术两大类：被动与主动

现有电压均衡技术主要分两类：

• 被动均衡：用电阻和半导体开关或二极管来平衡电压，通过消耗高电压单体的多余能量实现过压保护。

• 主动均衡：把电压较高单体或整个模组的能量转移到其他单体上，直到电压一致，损耗低但设计复杂。

这篇聚焦被动均衡，因为它是工程里最常见、最容易落地、也最容易“用错”的方案。

三、被动均衡的核心逻辑：把“高的那颗”拉下来

被动均衡的思路非常朴素：

哪颗电压高，就让它多消耗一点能量；电压低的就少消耗或不消耗。久而久之，电压差被拉平。

常见形式包括：

• 并联电阻均压

• 开关电阻均压

• 稳压管均压

其中最简单、最经典的一种，就是并联电阻均压。材料也提醒了它的特点：动态特性不是非常好，但胜在简单直接。

四、并联电阻均压：一块均衡板最常见的“底层动作”

1）基本结构：每个单体并一个 Req

并联电阻均压的做法是：在每个超级电容单体两端并联一个均衡电阻 Req。

结果是什么？

• 模组在充电的过程中，每个单体不仅在“被充电”，也在通过 Req“被放电”；

• 电压高的单体，通过 Req 的放电更快（能量消耗更大）；

• 电压低的单体，放电相对少；

• 最终形成一种“自我拉平”的趋势，起到均衡与过压保护作用。

这也是为什么被动均衡常被理解为“用热换安全”：它靠消耗能量来换取电压一致性。

2）Req怎么选：取决于充电方式

材料里非常关键的一点是：Req 的选取与充电方式有关，常见充电方式包括恒压充电、恒流充电（实际应用可综合使用）。

下面按两种情况拆开讲。

五、恒压充电下的并联电阻均衡：让 Req 成为“主导分压因素”

假定充电电压为 U。

材料给了一个重要判断：超级电容模组稳态下电压基本按 EPR 来分布（C 充满后近似断路，ESR 很小）。当你并上 Req 后，可以理解为用 Req 替代 EPR 来主导分压。

这句话翻译成工程语言就是：

想让均衡电阻真正起作用，Req 不能“可有可无”。它需要足够小，小到能压过 EPR 的影响，让分压更多由电阻决定。

因此，材料给出的选取要点是：

• Req 必须选择阻值相等的电阻（保证分压一致性）

• Req 要比 EPR 更小

• 一般取 0.01~0.1EPR

在这种前提下，材料给出了稳态时单体电压的表达方式：

超级电容稳态时的电压为 ReqU/(nReq)。

你不必纠结公式长相，重要的是背后的含义：当每个支路的均衡电阻一致、且足够“强势”，单体电压就更容易被“锁”在均衡状态。

六、恒流充电下的并联电阻均衡：每颗单体都是一个独立回路

假定充电电流为 I。

恒流时，每一个超级电容单体与 Req 组成一个单独的回路。材料描述了一个很典型的动态过程：

• 当单体电压上升时，流经电容单体的电流下降；

• 流经 Req 的电流增加；

• 当电容充满时，电容电流为 0，此时单体电压为 ReqI；

• 当所有串联电容的单体电压都达到 ReqI 时，均衡完成。

这套逻辑的好处是直观：电容越接近充满，越“懒得吃电流”，电流就更多流向电阻支路去消耗，最终把单体电压拉到一致的目标点。

因此材料给出了恒流条件下的一个选取关系：

均衡电阻取值为 Req = U(额定) / I。

同样，这里最该记住的不是公式，而是“目标电压由额定电压和充电电流共同决定”的工程约束。

七、被动均衡适合哪些应用场景：简单、可靠，但别奢望“零代价”

如果你的场景符合以下特征，被动均衡通常是优先级很高的方案：

1）目标是“防过压、保可靠”，不是追求极致效率

被动均衡的核心价值是保护与一致性，不是能量回收。

2）模组结构相对简单、成本与复杂度敏感

并联电阻均压的实现成本低，设计与验证门槛也更低。

3）单板异常掉电备份这类场景

材料提到：在单板应用中，超级电容常用于异常掉电备份。而这类场景往往更看重“关键时刻一定能顶上”，电压一致性直接决定可用性与寿命稳定性。

但你也要接受它的边界：

• 它通过消耗能量来均衡，因此“能量利用率”不是它的强项；

• 材料也明确说了并联电阻均压动态特性不是非常好，意味着面对快速变化或强不一致性时，它的响应并不敏捷。

如果你希望“损耗更低”，那通常要看主动均衡；但主动均衡意味着设计复杂度上升，这是另一条路线了。

八、写在最后：均衡板不是“加了就行”，而是“按充电方式匹配设计”

做超级电容模组，最容易犯的错，是把串联当成简单的“电压叠加”，忽略了参数不一致带来的分压偏移。

均衡板存在的意义，就是把这种偏移控制住。

而被动均衡里的并联电阻均压，之所以常见，是因为它足够朴素：电压高的多消耗一点，电压低的少消耗一点，让系统自己回到均衡。

真正决定你做得好不好，往往不在“有没有均衡板”，而在于：你是否根据恒压/恒流充电方式，认真选对了 Req，并理解它背后的分压与电流走向。

你现在用的超级电容模组是哪种充电方式？
