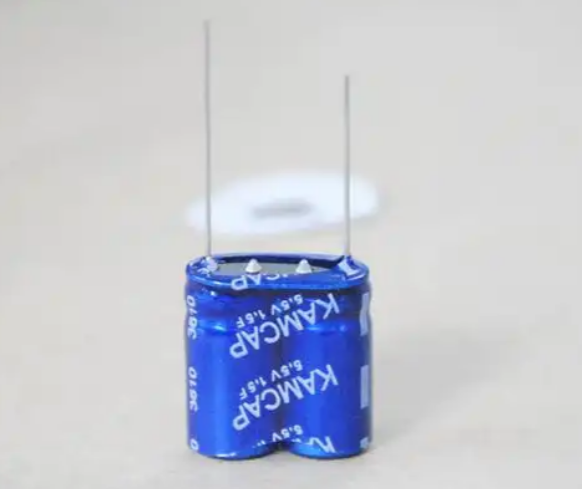

1.5f法拉电容测试放电电流多大最好

在一次智能车电源方案评审会上，团队因为放电电流选取不当导致测试数据反复打回。作为多年深耕电源设计的工程师，我深知放电电流对于法拉电容性能、可靠性和寿命的关键作用。今天从实验方法、性能曲线、应用场景与热管理四个视角，带你剖析1.5F法拉电容的“黄金档”放电电流。

一、实验方法视角：精准测量，数据支撑
要找到最优放电电流，首先要保证数据真实可信。

• 平台搭建要点：选用可调直流电源配合高精度数据采集（如SmartTweezer+示波器），实现0.5A–5A阶梯放电。
• 电压跌落斜率监测：实时记录电压随时间变化，采用ΔV/Δt和I反推等效串联电阻（ESR）与有效容量。
• 重复性验证：每档电流至少做5组循环测试，剔除偶发误差。

通过系统化测量，我们发现：在1A以下，电压跌落缓慢，但容量利用率仅约75%；超过3A时，瞬时压降大幅上升，容量被“吃掉”超过15%。

二、性能曲线视角：寻找效率与损耗平衡
将实验数据绘制成电压-电流-时间三维曲面，更直观：
• 低电流区（0.5A–1A）：电压稳定，可用容量90%以上，但能量密度利用不足；
• 中电流区（1A–2A）：跌落可控（<200mV/s），容量利用率85%~88%，ESR损耗最小；
• 高电流区（2A–3A）：可用容量微增，但I²R损耗迅速放大，瞬时功率损耗成倍上升；
• 极限区（>3A）：表面温升明显，易触发过温保护或缩短寿命。
综合效率与稳定性，1.2A~1.8A区间即为最优“黄金档”。

三、应用场景视角：因地制宜，灵活选档
不同场景对放电电流有不同需求：
• 智能车瞬态补偿：要求毫秒级响应，短时可冲放2A~3A，但必须限时使用并配合高效散热；
• 工业UPS备用：需长时间稳定输出，建议1A左右低压降放电，可延长后备时间并降低系统发热；
• 高频滤波电路：纹波电流大、频率高，保持1.5A以内，可减少滤波损耗并延长电容寿命；
• 便携回收装置：回收效率随电流提升，但超2A易出现过热，1.5A是理想平衡点。
只有因场景微调，才能让1.5F法拉电容发挥极致性能。

四、热管理视角：安全与寿命双重保障
放电电流越大，发热越显著：
• ESR发热：P=I²×ESR。以1.5A和0.16Ω为例，瞬时损耗约0.36W；若升至3A，损耗暴增至1.44W。
• 散热设计：推荐在电容外壳加装散热片或导热硅胶，并保持机箱良好通风，必要时配备微型风扇。
• 温度监控：在电容端口焊接温度传感器，系统实时侦测，超60℃自动降低电流或报警。
• 寿命评估：高温环境下寿命指数级下降。将放电电流控制在1.5A左右，可提升循环寿命20%以上。

围绕实验、曲线、场景与热管理四大视角，1.5F法拉电容的最佳放电电流锁定在1.2A~1.8A之间。实际应用中，还应结合系统整体设计与散热条件进行微调
