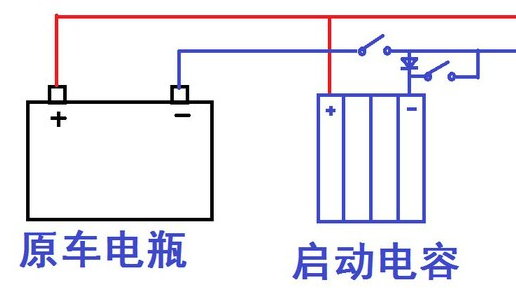

法拉电容应急启动电源接线图

在车辆无法启动的紧急情况下，一套可靠的法拉电容应急启动电源能成为驾驶者的得力助手。这种装置通过储存大量电能并在瞬间释放，帮助亏电的蓄电池重新启动发动机。要确保其发挥预期效果，正确的接线操作至关重要，这不仅是功能实现的基础，也是安全性的根本保障。

准备工作与安全措施

开始接线前，必须做好充分准备。首先确保车辆电源处于完全关闭状态，这是避免电路短路和设备损坏的首要步骤。需要准备的工具包括扳手、螺丝刀、绝缘胶带以及专用汽车电线。专用电线因其耐热和耐磨损性能更佳，能够承受启动时的大电流冲击。同时，工作环境应保持干燥整洁，避免任何可能导致短路的情况发生。

识别正负极的关键性

正确识别正负极是接线工作的基础。法拉电容上通常有明确标识指示正负极，同样需要确认蓄电池的正极输入端和负极位置。简单来说，电流从正极流出，经过用电设备，返回负极，形成一个完整回路。如果正负极接反，不仅会导致设备无法工作，还可能引起严重短路，对电容和车辆电气系统造成不可逆的损伤。这一点如同输血时必须匹配血型一样关键。

正极连接步骤详解

连接正极时，应使用合适长度的电缆线，将法拉电容的正极与蓄电池正极牢固相连。连接方法可以是拧紧螺栓或焊接，但无论采用何种方式，都必须确保连接点接触良好，无松动现象。在连接过程中，要特别注意避免电缆线与其他金属部件接触，防止意外短路。这就好比建设一条高速公路，必须保证路面平整且没有障碍物，才能让车辆快速通过。

负极连接与回路完成

完成正极连接后，同样使用电缆线将法拉电容的负极与蓄电池负极相连。负极连接同样需要保证牢固可靠。在汽车电气系统中，负极通常与车身金属部分相连（称为“搭铁”），形成回路。检查负极连接是否良好，就像确保排水系统畅通无阻一样，如果回流不畅，整个系统都将无法正常工作。

高级接法与控制策略

除了基本并联连接外，还存在更复杂的接法。一种改进方案是将起动机的线直接连接到法拉电容正极，通过ABC电路控制一个延时一两分钟的接通电路，用于延时接通法拉电容正极到电瓶正极的连接。当钥匙ACC打开时，在延时的时间内启动发动机是由法拉电容直接供电给起动机，不需要电瓶参与。启动后延时完成，将法拉电容正极与电瓶正极连接起来。这种接法可以最大化发挥法拉电容的瞬间大电流输出特性。

保护装置与绝缘处理

为确保系统安全稳定运行，添加适当的保护装置十分必要。保险丝可以在电流过大时及时熔断，保护电路和设备；继电器则能实现自动控制和保护功能。连接处的绝缘处理同样不可忽视，应使用绝缘胶带或热缩管将裸露的金属部分仔细包裹，防止意外短路。这就好比在裸露的电线外面套上绝缘外套，避免触电风险。

充电电路与限流电阻考虑

如果是自行组装法拉电容应急启动电源，还需要考虑充电电路设计。超级电容充放电电路中的限流电阻大小主要取决于用户电源系统的功率。如果电源功率较大，限流电阻可以取小一点；如果电源功率较小，电阻则应取大一些。这类似于控制水流的阀门，需要根据水管承受能力调节开度，避免水压过大爆管。

安装后检查与测试

完成所有连接后，需要仔细检查每个连接点是否牢固，绝缘处理是否完善，正负极是否正确。确认无误后，方可开启车辆电源，测试法拉电容的工作状态。首次测试时，建议短暂通电观察，确认无异常发热或火花现象。定期检查连接情况、工作温度和电压是否正常，如发现异常，应及时停止使用并进行检修。

正确接线只是法拉电容应急启动电源使用的第一步，日常维护同样重要。长期不使用时应定期充放电，保持电容活性。避免在极端温度环境下存放，以免影响性能和寿命。随着使用时间增长，应定期检查连接点是否有腐蚀或松动现象，及时处理。

法拉电容应急启动电源作为现代汽车应急启动的得力工具，其性能发挥直接依赖于接线的正确性。通过遵循上述接线步骤和注意事项，即使是普通车主也能安全高效地完成安装，为行车安全增添一份保障。正如任何技术工作一样，耐心和细致往往比技能本身更为重要。
