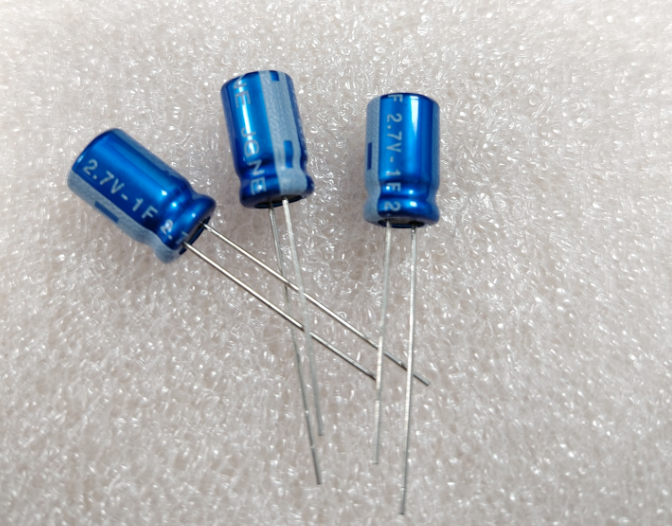

为什么法拉电容耐压是2.7v

在电子元件世界里，法拉电容以其卓越的充放电性能备受青睐，但细心的工程师会发现，市面上绝大多数法拉电容的额定电压都定格在2.7V这个数值上。这并非随意设定，而是其内部材料和物理机制共同决定的平衡点。

双电层原理：电容的“地基”与“承重墙”

要理解2.7V的由来，首先需要了解法拉电容的核心储能机制——双电层原理。与传统电容器使用绝缘介质分离电极不同，法拉电容可以看作悬浮在电解质中的两个无反应活性的多孔电极板。充电时，正极板吸引电解质中的负离子，负极板吸引正离子，从而在两个电极表面分别形成一层极薄的、电荷相反的离子层。这好比在电极表面快速搭建起两座密集的“电荷大厦”，这个过程主要依赖物理静电吸附，而非电池的化学反应，因此法拉电容可以反复充放电数十万次。

2.7V的临界点：电解质的“忍耐极限”

法拉电容的电压上限，本质上是由其电解质材料的分解电压决定的。电容器内部的电解质如同一个特殊的“离子海洋”，当施加的电压超过某一临界值时，电解质就会从稳定的“物理吸附”状态，转向不稳定的“电化学分解”状态。

对于目前广泛使用的有机电解质体系，这个临界电压大约在2.5V至3V之间，2.7V正是综合考量性能与寿命后确定的安全裕量值。一旦电压超过这个门槛，比如直接施加5V电压，后果就如同让设计载重1吨的桥梁强行承受3吨的重量。电解质会开始分解，产生气体（如氢气），导致内部压力增大，同时电极材料也会加速老化。有数据显示，额定2.7V的电容若长期施加3V电压，其老化速度最高可加快8倍。这意味着，微小的电压超标足以对电容寿命造成毁灭性打击。

技术权衡：能量密度的“天花板”

你可能会有疑问，为什么不研发耐受更高电压的电解质呢？科研人员确实在积极探索，例如通过提纯电解质、添加功能性添加剂或开发新型离子液体电解质来尝试提高工作电压。然而，这背后是复杂的技术权衡。更高的电压往往意味着更高的成本、更复杂的工艺，或者需要妥协其他性能（如低温特性）。目前，2.7V有机电解质体系在成本、安全、寿命和性能之间达到了最佳平衡，因而成为行业标准。

实际应用中的电压扩展策略

面对实际电子设备中常见的3.3V、5V甚至12V电压需求，单个2.7V的法拉电容显然无法满足。工程师们通常采用串联组合的方式来提高整体耐压。例如，两个2.7V的法拉电容串联后，理论上可以承受5.4V的电压。但串联也引入了新的挑战——由于个体差异，每个电容的实际电压可能不均，容易导致某个电容过早超过其耐压极限。

因此，在实际应用中，尤其是多电容串联的模组中，必须配备电压均衡电路或平衡电阻。这套系统如同一位细心的“交通协管员”，确保电压在每个电容之间均匀分配，防止任何一员“过劳”，从而保障整个电容组的稳定工作和使用寿命。

正确使用与选型建议

理解法拉电容的耐压特性，最终是为了更好地应用它。以下几点值得注意：

• 严禁过压使用：务必确保工作电压不超过额定值。这就像严格遵循桥梁的限重标准，是保障安全的第一原则。

• 注意工作电压范围：许多电路工作电压存在一个范围（例如从2.5V放电至1.2V），计算能量供应时需要关注整个电压范围的变化。

• 综合选型参数：除了电压，还需根据应用场景综合考虑电容的容量（常见范围0.1F至1000F）、电流需求、温度范围（通常为-40℃至+70℃）以及尺寸等因素。

结语

2.7V这个数字，对于法拉电容而言，远非一个简单的规格参数。它是材料特性、物理原理、技术可行性与应用可靠性之间精密平衡的结果。每一次充放电循环，都是在这个精心设定的电压舞台上，上演着高效而稳定的能量之舞。
