法拉电容发热严重吗为什么？

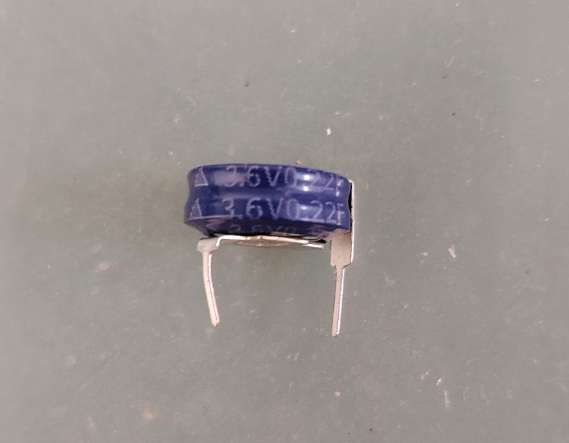

在电子元器件领域，法拉电容（也称超级电容）因其高功率密度和快速充放电特性，被广泛应用于新能源、工业设备及消费电子产品中。然而，许多工程师和用户在实践过程中发现，法拉电容在特定工况下会出现明显发热现象，甚至引发对设备安全性的担忧。这种发热究竟是正常现象还是故障前兆？背后隐藏着哪些物理机制和工程逻辑？

要理解法拉电容的发热原因，首先需明确其与传统电池的本质区别。法拉电容的核心储能原理是物理静电吸附，而非电池的化学反应。当电流通过时，电荷在电极材料表面的电解液中快速聚集，形成双电层结构。这一过程虽不涉及化学相变，但依然存在不可忽视的能量损耗。

电流与内阻的博弈：焦耳热的主导作用

法拉电容的发热主要源于焦耳热效应，即电流通过内阻时产生的热能。其发热功率与电流的平方及内阻成正比（P=I²R）。例如，一个内阻为1毫欧的法拉电容，若持续通过100安培电流，理论发热功率将高达10瓦。这种热量积累在密闭空间中极易导致温度骤升。值得注意的是，法拉电容的内阻并非恒定值，它会随着频率变化而呈现非线性特征——高频工况下，离子迁移速率受限，等效串联电阻（ESR）显著上升，进一步加剧发热。

充放电循环中的能量损耗

在快速充放电场景中，法拉电容会经历剧烈的电荷重分布过程。以电动汽车的再生制动系统为例，电容器需在数秒内吸收数百安培的电流。此时电极孔隙内的离子如同高峰期的地铁乘客，在有限通道内高速移动时必然产生摩擦碰撞，这部分动能最终转化为热能。实验数据表明，在2C倍率（即30分钟充满的电流强度）下充放电，法拉电容的能量效率通常仅为85-95%，其余5-15%的能量将以热形式耗散。

环境温度与散热设计的双重影响

环境温度对法拉电容发热具有放大效应。当环境温度从25℃升至65℃时，电解液黏度下降导致离子迁移阻力增加，内阻可能上升20-50%。这如同在盛夏季节跑步，空气湿度加大时人体散热效率降低，更易感到闷热。此外，若设备散热设计存在缺陷（如未设置导热硅胶垫或风道结构不合理），热量会积聚在电容芯包周围，形成局部高温区。某工业变频器的实测案例显示，加装铝制散热片后，电容表面温度较自然散热状态降低约15℃。

材料老化与热失控风险

长期运行后，法拉电容的电极材料和电解液会逐步老化。电极活性物质脱落会导致内阻增加，而电解液分解则可能产生气体，使壳体鼓胀。这种恶性循环会使电容进入“发热-老化-更发热”的退化通道。更危险的是，若温度超过电解液沸点（通常为80-120℃），气化压力可能冲破防爆阀，引发漏液甚至起火。这与高压锅持续加热却未及时泄压的原理相似。

工程实践中的热管理策略

为控制法拉电容发热，现代工程常采用多级防控方案。在选型阶段，需根据最大工作电流计算稳态温升，预留至少20%的安全余量。例如，预期工作电流50安培时，应选择耐受电流60安培以上的型号。在结构设计上，可采用蜂窝状散热孔与导热胶结合的方式，将热源与散热器间的热阻降低至1℃/W以下。对于大功率应用场景，主动风冷或液冷系统已成为标配，如某兆瓦级储能系统通过循环冷却液将电容集群温度控制在45℃以下。

从微观物理机制到宏观系统设计，法拉电容的发热现象本质是能量转换与耗散的平衡问题。通过精准计算内阻损耗、优化散热路径并建立温度监控体系，完全可以将发热控制在安全阈值内。正如人体在运动时适量出汗属于正常生理调节，法拉电容的适度发热亦是其能量调度的自然伴随现象。关键在于通过科学设计引导热量有序释放，让这一高性能元器件在安全边界内发挥最大效能。
