6串法拉电容怎么充电

当六枚法拉电容以串联方式组成能量矩阵时，其充电策略便成为决定系统效能与安全的核心环节。这种配置常见于新能源汽车动力回收系统、工业设备储能单元等场景，如同为电流开辟了一条高速公路，既需要精准的流量调控，又需防范超速带来的风险。以下是针对该场景的详细技术指南：

基础认知：串联结构的电气特性

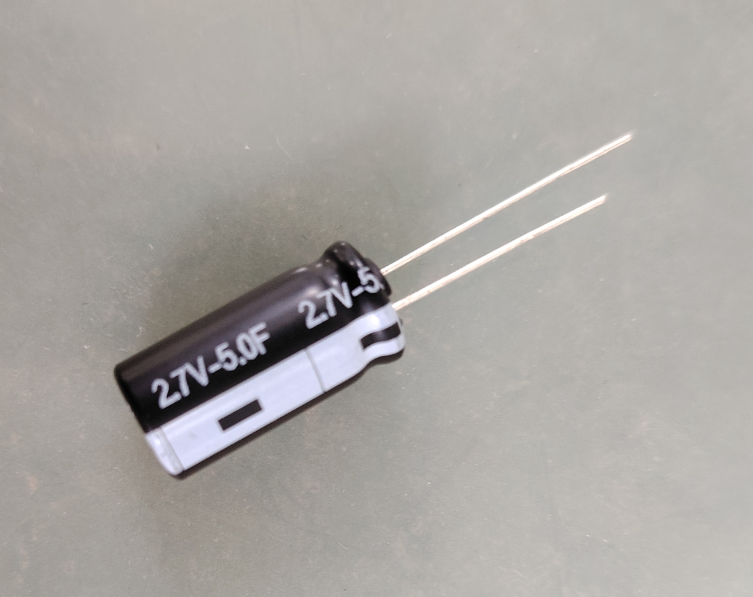

6串法拉电容组合的总电压等于各单体额定电压之和，例如若每个电容标称2.7V，则整体工作范围可达16.2V左右。但实际应用中必须预留安全余量，通常建议将总充电电压控制在理论值的90%-95%区间（如上述案例实际控制在15V以内），相当于给电路装上“缓冲带”，避免因瞬态波动导致过压击穿。这种设计如同叠罗汉表演——底层承重最大，顶部稳定性最弱，因此需特别注意电压分配均衡性。

核心方法：恒流与恒压双模式协同

阶段一：恒流预充（涓流唤醒）

采用小电流（约为额定值1/10）对整串进行初始化激活，犹如晨起时的渐进式拉伸运动。此过程可修复长期闲置导致的电极钝化现象，同时使各单体电压缓慢爬升趋于一致。以500mA为例，相当于用细水管均匀浸润干涸的海绵，既避免局部过热，又能激活所有活性材料。

阶段二：阶梯式恒压精调

切换至可调电源后，以每分钟0.5V的速度逐步提升电压，如同螺旋上升的楼梯而非垂直电梯。当监测到末级电容达到80%荷电状态时，启动动态均压算法，通过PWM信号微调各节点阻抗，确保六个电容如同并排站立的士兵般保持高度同步。此时充电电流会自然衰减至初始值的1/3以下，形成自然的截止信号。

安全防护体系构建

• 过流保护屏障：在主回路串联NTC热敏电阻与自恢复保险丝双重装置，前者像智能阀门般随温度升高自动限流，后者则作为最后防线切断异常大电流。实验数据显示，这种组合可将浪涌电流抑制在安全阈值内。

• 温差监控网络：在每两个电容之间布置PT1000温度传感器，实时采集数据绘制热力图。当某处温差超过5℃时，立即触发风扇强制风冷，防止局部过热引发连锁反应。这类似于给电池组安装“体温计”，时刻关注健康状态。

• 反极性防护闸：在输入端设置肖特基二极管阵列，即便误接反向电压也能实现软关断保护，避免灾难性损坏。这种设计如同电路中的单向阀，只允许电流单向流动。

实操要点解析

使用数字万用表配合示波器进行双重验证：先用直流档测量总电压是否符合预期曲线，再用交流档捕捉纹波成分。理想状态下，充满后的纹波应小于50mVpp，相当于湖面仅泛起细微涟漪。若发现某个电容充电速度明显滞后，可采用并联旁路电阻的方式进行局部修正，如同给落后队员开小灶补课。

性能优化秘籍

定期执行深度放电循环（建议每季度一次），将电量释放至剩余容量的20%后再完全充满。这种“健身训练”能重塑电极表面结构，恢复离子通道活性。实测表明，经过规范维护的6串系统循环寿命可提升，相当于让运动员保持最佳竞技状态的时间延长。

对于车载应用场景，建议集成BMS管理系统实现智能化管控。该系统如同精明的管家，既能根据行车工况动态调整充电策略，又能在紧急制动时快速吸收回馈电能。例如下坡路段可自动切换为恒流充电模式，将机械动能高效转化为化学能储存。

典型误区警示

✘ 错误做法：直接采用市电整流后的未经稳压的直流源充电，这好比用消防水带浇灌盆栽，瞬间冲击力足以摧毁脆弱的电解层。

✔ 正确方案：必须经过LC滤波电路平滑处理，使输出纹波系数低于规定指标，才能接入电容组。

通过上述系统性方案实施，6串法拉电容组不仅能实现高效充能，更能构建安全可靠的能量缓冲池。这种技术组合既适用于实验室精密测试，也能满足工业现场恶劣环境下的稳定运行需求，真正实现“快而不躁，储而有度”的能量管理境界。
