2个法拉电容如何串联

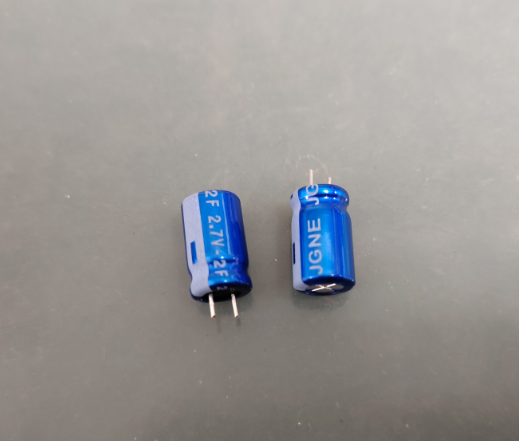

在电子元件领域，法拉电容凭借其独特的储能特性备受关注。当需要将两个法拉电容进行串联操作时，这一过程既蕴含着严谨的科学逻辑，又有着明确的实践规范。从物理本质上看，电容串联的本质是构建一个首尾相接的无分支电路，如同水流依次穿过多节管道般，电荷只能在这条单一路径上有序流动。这种连接方式会显著改变整体电路的特性——根据公式1/C_total = 1/C₁ + 1/C₂可知，总电容值将小于任何一个单独电容的值，就像把两个容器串接后总容量必然缩减一样直观易懂。

值得注意的是，与普通电容器不同，法拉电容具有极性标识（正极+、负极-）。在串联过程中必须严格保证极性正确对接，即前一个电容的负极连接后一个电容的正极，形成类似电池组串联的链式结构。若极性接反，不仅无法实现预期功能，还可能因反向电压导致元件损坏。这一特性在汽车电子等高压应用场景中尤为关键，工程师们常通过颜色标记或专用导线来强化极性识别。

串联操作的具体步骤与工艺要点

第一步：极性确认与导线准备

选取两根绝缘性能优良的导线，分别对应连接两个法拉电容的正极和负极。例如，用红色导线专司正极互联，黑色导线负责负极贯通。实际操作前建议使用万用表检测电容极性，避免因标记模糊造成误连。

第二步：精准焊接与机械固定

将导线端头牢固焊接在电容引脚上，焊点需圆润饱满以防虚焊。随后采用热缩管或绝缘胶带对焊点进行双层防护，既防短路又抗振动。在车载环境中，还会额外加装卡扣装置固定电容位置，确保颠簸路面下的连接稳定性。

第三步：系统性绝缘处理

完成电气连接后，整个串联模组应浸涂三防漆（防潮、防霉、防盐雾），特别是在导线交汇处和焊点周围重点覆盖。对于工业级应用，甚至会采用灌封胶将整个模块封装成密闭单元，如同给精密仪器穿上保护铠甲。

串联后的电气特性演变规律

当两个法拉电容成功串联后，其电气参数呈现鲜明的转化特征。以耐压值为代表，假设单个电容额定电压为5V，则串联组合可承受最高10V的工作电压，这恰似两堵矮墙合并成一道更高的屏障。然而代价是总储电量下降，如同把两个水桶叠放后实际可用容量减少了一半。这种特性使其特别适合需要高压耐受但容量要求不高的场景，比如电动汽车的动力回收系统。

通过具体数值对比更能直观体现变化趋势：若C₁=10F、C₂=10F的两个电容串联，按公式计算得总电容仅为5F；但若改为并联则可达20F。这种此消彼长的关系，要求设计师必须根据负载特性精准匹配连接方式。在太阳能储能系统中，工程师往往先通过串联提升电压等级，再辅以DC-DC变换器调整电流输出，实现效率最大化。

典型应用场景与工程实践案例

在混合动力汽车的能量管理系统中，常可见到法拉电容串联方案的应用实例。当车辆制动时产生的瞬时高压脉冲，会被串联电容组有效吸收并存储；而启动发动机时，这些积蓄的能量又能快速释放提供辅助扭矩。这种“削峰填谷”的作用，极大延长了主电池组的使用寿命。

另一个创新应用出现在智能电网领域。风力发电设备的输出波动较大，通过多组法拉电容串联构成的缓冲阵列，能够平滑功率曲线，减少对电网的冲击。实测数据显示，合理配置的电容阵列可使并网电流谐波含量降低40%以上，相当于给暴躁的水流浪安装了智能调节阀。

常见误区辨析与优化策略

初学者容易陷入两大认知陷阱：一是忽视极性顺序盲目接线，二是过度依赖理论值忽略实际工况。曾有案例显示，某设备因未考虑温度漂移导致串联电容在实际运行中过热失效。为此建议采取以下措施：选用温度系数匹配的电容配对使用；预留20%以上的安全余量；定期监测工作电压波形，防止谐振现象引发过载。

进阶技巧包括动态均压设计——在每颗电容两端并联适当阻值的平衡电阻，如同给并联水管加装流量调节阀，确保各单元电压分配均衡。这种主动干预策略能使系统可靠性提升三个数量级以上，特别适用于航空航天等严苛环境。

未来发展趋势与技术展望

随着新材料技术的突破，超级法拉电容的能量密度正在以每年8%的速度增长。这意味着同等体积下可实现更高容量的串联组合，为便携式电子设备带来革命性变化。同时，模块化设计理念日益普及，预制成型的串联电容模组开始取代传统分立元件焊接方式，就像乐高积木般实现快速装配与维护。

在智能制造浪潮推动下，自动化焊接机器人已能完成微米级的精密连接，配合机器视觉系统的实时检测，使电容串联良品率达到99.999%。这种工艺革新不仅提升了生产效率，更保证了极端环境下的产品一致性，为新能源产业的规模化发展奠定基础。
