法拉电容启动电源原理图解

在汽车电气系统中，启动电源是关键部件之一。传统的铅酸蓄电池虽然应用广泛，但存在寿命短、低温性能差、充电时间长等问题。随着技术的发展，法拉电容作为一种新型的储能元件，因其独特的优势在启动电源领域崭露头角。本文将详细解析法拉电容启动电源的原理，并通过图解的方式帮助读者更好地理解其工作机制。

## 一、法拉电容基本原理

法拉电容，又称为超级电容器，是一种基于静电储能原理的电化学储能器件。与传统电容器相比，它具有更高的能量密度和功率密度，同时保持了快速充放电的特点。法拉电容的基本工作原理基于电化学的双电层效应和赝电容效应。

### 1. 双电层效应

当外加电压作用于电极与电解质界面时，正负电荷分别在两个电极表面聚集，同时电解质中的离子会在电场的作用下向相反电荷的电极迁移，并在电极/电解质界面上形成一个紧密排列的双电层结构。这一过程不涉及化学反应，因此充放电速度快，循环寿命长。

### 2. 赝电容效应

发生在某些特殊材料电极上，通过快速的表面氧化还原反应或吸附/脱附过程储存电荷，增加了电容性能。这种额外的储能机制使得法拉电容具有更高的能量密度。

## 二、法拉电容启动电源的优势

- **快速充电**：法拉电容能够在极短的时间内完成充电，适合需要瞬间大电流的应用场景。

- **超长寿命**：由于充放电过程中没有化学反应，法拉电容的使用寿命远远超过传统电池。

- **宽广的工作温度范围**：法拉电容在极端温度下仍能保持良好的性能，适用于各种恶劣环境。

- **高功率输出**：能够在短时间内释放大量电能，满足启动电机的高功率需求。

- **环保无污染**：使用过程中不产生有害物质，符合绿色环保要求。

## 三、法拉电容启动电源的组成

一个典型的法拉电容启动电源系统通常包括以下几个部分：

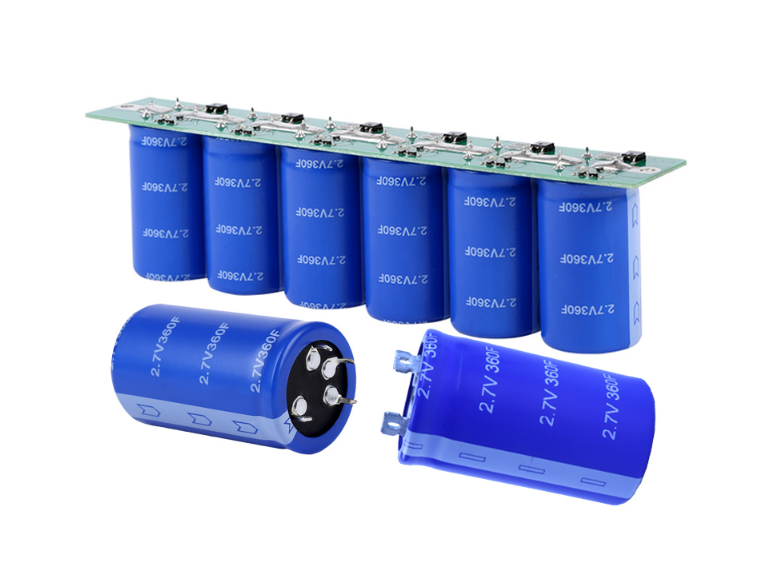

### 1. 法拉电容模块

根据车辆的排量和启动需求选择合适的法拉电容规格。多个法拉电容可以通过串联或并联的方式组合使用，以达到所需的电压和容量。

### 2. 升压器（模块）

用于将汽车电瓶剩余的低电压升高至适合为法拉电容充电的电压。建议选择功率在100W以上的升压器，以确保充电速度和效率。

### 3. 延时器（单延时器/双延时器）

控制启动过程中的延时，确保法拉电容有足够的时间充电，并在适当的时机释放电能启动汽车。双延时电路板的T1可以在0～100秒调整，T2固定为10秒，以满足不同的启动需求。

### 4. 继电器（如100A继电器）

作为大电流的开关，控制法拉电容与汽车电瓶之间的电路通断。当延时器发出信号时，继电器闭合，使法拉电容对汽车电瓶释放电能。

### 5. 外壳及结构件

用于保护内部元件免受损坏，并便于携带和安装。可以选择旧的锂电池应急电源盒或购买专用外壳。

### 6. 其他配件

包括触发按钮开关、DC插座、电压显示表及开关、鳄鱼夹等，用于连接外部电源进行充电或测试，以及实时监测启动电源的电压状态。

## 四、法拉电容启动电源的工作原理图解

以下是法拉电容启动电源的工作原理示意图及其说明：

### 1. 充电过程

- **步骤1**：汽车电瓶通过升压器将电压升高至适合法拉电容充电的水平。

- **步骤2**：升压后的电流经过延时器控制，确保法拉电容有足够的时间进行充电。

- **步骤3**：充电完成后，法拉电容储存了足够的电能，等待启动指令。

### 2. 启动过程

- **步骤1**：当按下启动按钮时，延时器开始计时，经过设定的延时后发出信号给继电器。

- **步骤2**：继电器闭合，法拉电容开始对汽车电瓶释放电能，提供瞬时高电流以启动发动机。

- **步骤3**：发动机启动后，法拉电容继续供电直至发动机正常运行，然后断开连接，完成启动过程。

## 五、实际应用案例分析

以某款采用法拉电容启动电源的汽车为例，我们可以看到以下特点：

- **快速启动**：即使在寒冷的冬季，法拉电容也能迅速释放电能，确保一次性成功启动。

- **延长蓄电池寿命**：由于法拉电容承担了大部分的高电流输出任务，减少了对蓄电池的负担，从而延长了蓄电池的使用寿命。

- **维护简便**：法拉电容无需复杂的维护工作，只需定期检查连接状态和清洁度即可。

## 六、未来展望

随着材料科学的进步和制造技术的优化，法拉电容的性能将进一步提升，其应用范围也将持续拓展。预计在未来几年内，法拉电容将在更多类型的车辆中得到应用，特别是在电动汽车和混合动力汽车中发挥重要作用。此外，随着成本的逐渐降低和技术的普及，法拉电容有望成为主流的启动电源解决方案之一。

总之，法拉电容作为一种高效、耐用且环保的储能设备，在汽车启动电源领域展现出巨大的潜力。通过合理的设计与安装，它可以显著提高汽车启动系统的可靠性和稳定性，为车主带来更加便捷和安全的驾驶体验。
