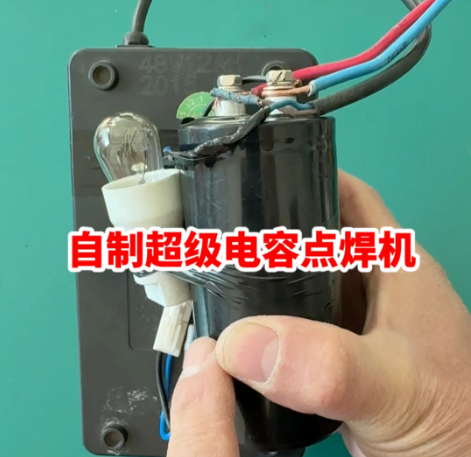

怎么用法拉电容制作点焊机

法拉电容点焊技术是一种高效、精准的金属焊接方式，其核心在于利用电容器储存的高能量瞬时释放，实现金属材料的快速熔化与结合。与传统电阻焊接相比，它具备更高的能量密度、更短的焊接时间以及更强的适应性，尤其适合薄板金属、精密部件及异种材料的焊接需求。以下从原理、设计到实践，全面解读如何用法拉电容制作点焊机。

一、法拉电容点焊的工作原理

法拉电容点焊的本质是电能存储与瞬时释放。其流程可分为两个阶段：

1. 充电阶段：电容器通过直流电源充电至预设电压（如数百伏），此时电能以电场能形式储存于电容中。这一过程类似于为“弹簧”蓄力，电容容量越大，储存的能量越多。

2. 放电焊接：电容通过触发装置（如继电器或晶闸管）瞬间放电，产生高电流脉冲（可达几千安培）。电流通过工件接触点时，金属因电阻发热迅速熔化，形成焊点。放电后电容电压骤降，焊接停止，避免过热损伤材料。

通俗类比：电容如同“电池”，但充电快、放电猛，能在毫秒级时间内释放能量，类似“闪电”击中焊接点。

二、关键组件与参数设计

1. 核心元件：法拉电容

• 作用：储存电能，决定焊接能量大小。

• 选型建议：选择耐高压（如400V以上）、大容量（如1000F~10000F）的超级电容，容量越大，可储存能量越多，适用于更厚或更大工件。

• 示例参数：若使用1000F/400V电容，充满电时储存能量为( E=0.5×C×V²=0.5×1000×400²=160,000 \text{焦耳} )，足以满足大多数金属点焊需求。

2. 充电电路

• 组成：直流电源（如锂电池组或整流器）、限流电阻、电压控制器。

• 功能：将电源电压升至电容额定值，并通过电阻限制充电电流，防止过载。

• 安全提示：需配置电压保护装置（如TVS二极管），避免电容过压爆炸。

3. 放电控制与电极系统

• 放电开关：可采用继电器、MOSFET或IGBT，需承受高电流并快速切断。

• 电极设计：

• 材料：铜或铬锆铜（导电性好，耐磨）。

• 形状：根据工件调整，如尖头电极用于小焊点，平面电极用于大面积焊接。

• 压力机构：通过弹簧或气动装置施加电极压力，确保焊接时金属紧密接触。

•


三、制作步骤与实操要点

步骤1：硬件组装

1. 电容组安装：将法拉电容并联以增加容量（如多颗1000F电容并联），串联平衡电阻（如1Ω）防止电压不均。

2. 充电模块连接：直流电源经限流电阻接入电容正负极，需预留充电指示电路（如LED灯）。

3. 放电回路搭建：放电开关一端连接电容，另一端通过电极输出，注意导线截面积需足够（如16AWG以上）以承载瞬时电流。

步骤2：参数调试

• 充电电压：根据工件厚度调整，例如0.5mm钢片需200~300V，1mm铝片需350~400V。

• 放电时间：通常控制在1~10ms，过长会导致材料过热。

• 电极压力：压力不足易导致虚焊，过大则可能压坏薄工件。可通过砝码测试或压力传感器校准。

步骤3：安全与优化

• 防护措施：电容放电时可能产生电弧，需加装防弧罩；操作时佩戴绝缘手套。

• 效率提升：

• 增加电容容量或提高充电电压，可提升单次焊接能力。

• 采用多脉冲放电（如预压+主焊），适用于复杂形状工件。

四、应用场景与优势对比

| 特性 | 法拉电容点焊 | 传统电阻焊接 |

|-------------------|---------------------------------|--------------------------------|

| 焊接速度 | 毫秒级完成，效率高 | 需持续通电，速度较慢 |

| 热影响区 | 极小，适合精密部件 | 较大，易变形 |

| 适应性 | 可焊钢、铝、钛等多种材料 | 对材料厚度和类型敏感 |

| 能耗 | 单次能耗低，适合间歇作业 | 需持续供电，能耗高 |

典型应用：电池极片焊接、珠宝修复、电子元件引脚焊接等。

五、常见问题与解决方案

1. 焊点不牢：检查电容容量是否不足，或放电时间过短；可提高电压或延长放电时间。

2. 工件烧穿：减少充电电压或缩短放电时间，避免能量过高。

3. 电极粘附：清理电极表面氧化物，或涂抹防粘涂层（如石墨润滑剂）。

通过合理设计电容组、优化充放电参数，并结合实际需求调整电极压力与波形，法拉电容点焊机可实现高效、稳定的金属焊接。无论是DIY爱好者还是中小型生产企业，掌握这一技术都能显著提升焊接效率与质量。
