超级电容容量计算方法

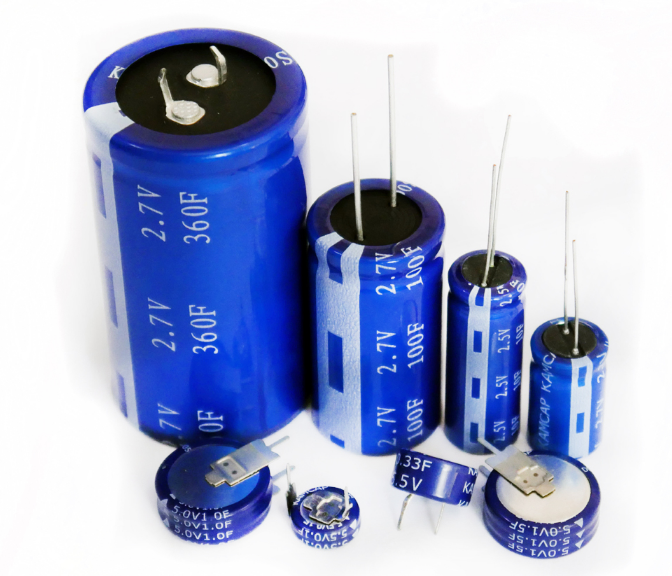

超级电容作为新型储能元件，其容量计算是工程应用中的核心环节。不同于传统电池的化学储能特性，超级电容通过电极表面电荷存储实现快速充放电，这一特性使其在备用电源、能量回收等领域具有独特优势。本文将系统解析超级电容容量计算的关键要素与实用方法，帮助工程师解决实际应用中的选型难题。

一、核心计算公式的物理意义

超级电容容量计算遵循能量守恒原理，即维持设备运行所需的能量等于电容释放的有效能量。以典型单片机系统为例：当设备需要100mA电流持续工作10秒，截止电压4.2V时，所需电容容量可通过公式 C=(V₁²-V₂²)/(2×U×t) 计算，其中V₁为初始电压，V₂为截止电压，U为平均电压。该公式本质反映了电容储能与电压平方差值的正相关关系，如同水库蓄水高度决定供水时长。

二、参数选取的工程实践

1. 电压参数的动态平衡

2. 工作电压范围的选择需兼顾器件特性与系统需求。例如某设备要求5V启动，4.2V截止，此时有效储能区间为0.8V。过高的压差虽增加储能容量，但可能超出电容耐压阈值；过低的压差则需更大容量电容，形成"电压-容量"的杠杆效应。

3. 电流需求的精确评估

4. 负载电流需考虑瞬态峰值与持续功耗。以工业控制器为例，除基础200mA工作电流外，还需预留20%余量应对突发信号处理，这种动态负载特性如同城市供电需满足高峰用电需求。

5. 时间维度的容错设计

6. 放电时间计算需引入安全系数，通常增加15-30%冗余。如医疗设备后备电源设计10秒应急供电时，实际按12秒选型，避免电容老化或环境温度变化导致的容量衰减。

三、典型应用场景计算示范

案例：智能电表掉电保护系统

已知条件：

• 维持电流：50mA

• 工作时间：15秒

• 工作电压：3.3V→2.7V

计算过程：

C=(3.3²-2.7²)/(2×[(3.3+2.7)/2]×15)=0.666/5.25≈0.127F

此结果意味着需选用0.15F电容，如同为手电筒选择合适电池容量——既要保证亮度时长，又要避免过度设计增加体积成本。

四、进阶优化策略

1. 多电容并联技术

2. 当单一电容无法满足大容量需求时，可采用并联阵列。如某储能系统需要3F电容，可选用6个0.5F单元并联，注意需确保各电容电压均衡，如同多个小水桶组合成大储水系统。

3. 温度补偿系数

4. 实际应用中需考虑-20℃~70℃的环境影响，低温环境下电容容量可能下降至标称值的60%，需通过加热电路或增大选型容量进行补偿，如同汽车电瓶在寒冬需预热启动。

5. 混合储能方案

6. 对功率波动较大的场景，可结合超级电容与锂电池，前者应对瞬间高功率输出，后者承担持续能量供应，形成"快充快放+持久续航"的协同效应。

五、常见误区与对策

• 误区1：忽略电压衰减非线性

实际放电曲线呈指数衰减，简单线性计算可能导致末段电压骤降。解决方案：采用分段积分法计算，或在电路中加入DC/DC升压模块维持电压稳定。

• 误区2：混淆法拉与毫法单位

1F=1,000,000mF，选型时需注意单位换算。某工业设备误将0.47F写作470,000mF，导致采购错误，这如同将公斤误作克计量造成数量级偏差。

• 误区3：忽视ESR参数影响

等效串联电阻（ESR）会导致实际放电能力下降，尤其在高频脉冲场景。解决方法：选择低ESR型号，或通过多模块交错并联降低阻抗，如同拓宽高速公路车道提升通行效率。

通过建立"电压-电流-时间"三维坐标系，工程师可直观把握超级电容的选型边界。随着材料科学的进步，未来可能出现比容量达50F/g的新型碳基电容，这将彻底改变储能器件的体积重量比，为微型化设备带来革命性突破。掌握这些计算法则，就像手握精密标尺，帮助工程师在复杂的参数迷宫中找到最优解。
