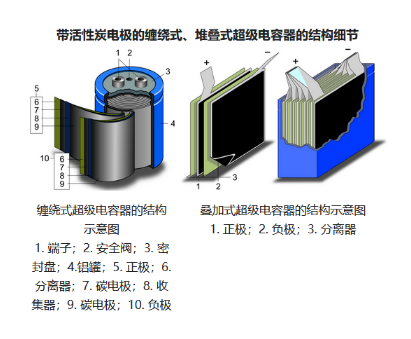

超级电容器的结构图解

在新能源技术的璀璨星空中，超级电容器犹如一颗独特而耀眼的星辰。它以卓越的性能，填补了传统电容器与电池之间的能量鸿沟。今日，让我们一同揭开超级电容器的神秘面纱，深入探寻其精妙绝伦的结构奥秘。

一、核心部件：电极——能量存储的“舞台”

电极材料：超级电容器的“灵魂”所在

超级电容器的电极，无疑是其核心部件中的核心，堪称整个能量存储体系的“灵魂”。电极材料的选择，直接决定了超级电容器的性能表现。目前，双电层电容器常用的电极材料主要是高比表面积的活性炭或石墨烯。活性炭具有多孔结构，仿佛一座微观的“蜂巢”，内部拥有无数微小的孔隙，这些孔隙为电荷的存储提供了广阔的空间。其比表面积之大，难以想象，每克活性炭的比表面积可达数千平方米，这就好比一个小型的“停车场”，能够容纳大量的“车辆”——电荷。而石墨烯，作为一种新型的二维材料，厚度仅为一个原子层，却拥有极高的导电性和比表面积。它的结构如同一张超薄的“蜘蛛网”，电子能够在其表面快速且无阻碍地移动，为电荷的存储和传输提供了理想的“高速公路”。

集流体：电极的“骨架”支撑

集流体在超级电容器的电极结构中，扮演着至关重要的“骨架”角色。它通常由金属箔或金属网格制成，如铝箔或铜网等。集流体的主要作用是收集和传导电极上的电流，确保电荷能够高效地流入和流出电极材料。可以将其类比为建筑中的“钢筋骨架”，为电极材料提供坚实的支撑和稳定的电流通道。没有集流体，电极材料就如同一盘散沙，无法有效地发挥其存储和释放电荷的功能。

导电剂：电极的“神经脉络”

导电剂在超级电容器电极中的作用，犹如人体的“神经脉络”。它能够增强电极材料的导电性，确保电子在电极内部能够快速、顺畅地传递。常见的导电剂有碳纳米管、乙炔黑等。碳纳米管具有优异的导电性能和较高的长径比，就像无数根纤细而坚韧的“导线”，在电极材料中交织成网，为电子的传输构建起高效的通道网络。乙炔黑则是一种具有良好导电性的碳材料，它能够填充电极材料中的空隙，增加电极的导电接触点，进一步提高电极的整体导电性。通过导电剂的合理添加，使得电极在充放电过程中能够迅速响应，实现快速充放电的特性。

二、关键组件：隔膜——正负极的“隔离带”

隔膜的作用：防止短路的“安全卫士”

隔膜在超级电容器中，起着至关重要的绝缘和分隔作用，是保障超级电容器安全运行的“安全卫士”。它位于正负极电极之间，能够有效防止两个电极直接接触而发生短路。隔膜通常由微孔材料制成，如聚丙烯膜、聚乙烯膜或玻璃纤维隔膜等。这些微孔材料的孔径非常小，只允许离子通过，而阻止电子传导，从而实现了正负极的电气隔离。可以将其想象为一道精细的“防护网”，在确保离子能够自由穿梭于正负极之间进行电荷传递的同时，严格阻挡了电子的非法“通行”，避免了因电极短路而导致的超级电容器损坏甚至引发安全事故。

隔膜的材质与特性：各有所长的“防护装备”

不同的隔膜材质具有各自独特的特性，适用于不同的超级电容器应用场景。聚丙烯膜具有较好的化学稳定性和机械强度，价格相对较低，广泛应用于一般的超级电容器中。它就像一层坚固而耐用的“塑料保鲜膜”，能够有效隔离正负极，同时耐受电解液的腐蚀。聚乙烯膜则具有更高的熔点和更好的耐热性能，在一些高温环境下工作的超级电容器中表现出色，如同一位能够在恶劣环境中坚守岗位的“耐高温战士”。玻璃纤维隔膜具有较高的孔隙率和良好的吸液性，能够快速吸收和储存电解液，为离子的传输提供更畅通的通道，可类比为一块“吸水海绵”，在保证隔膜基本功能的同时，优化了离子的传输环境。

三、重要组成部分：电解液——离子传输的“介质海洋”

电解液的成分与类型：多样选择的“化学配方”

超级电容器的电解液是离子传输的介质，其成分和类型直接影响着超级电容器的性能。常见的电解液包括水系电解液、有机电解液和离子液体电解液等。水系电解液通常由无机盐（如硫酸钠、硫酸钾等）溶解于水中制成，它具有成本低、环保无污染等优点，就像一个“天然的盐水溶液”，在一些对成本敏感且性能要求不高的应用中较为常见。有机电解液则由有机溶剂（如乙腈、碳酸亚乙酯等）和溶质（如四氟硼酸铵、六氟磷酸锂等）组成，这类电解液具有较高的电化学稳定性和较宽的电位窗口，能够为超级电容器提供更高的能量密度和更好的充放电性能，仿佛是为超级电容器量身定制的“高性能化学药剂”。离子液体电解液作为一种新兴的电解液类型，具有无味、无腐蚀、不易燃、无污染等特点，且具有良好的热稳定性和较宽的电化学窗口，可视为一种“绿色而强大的化学介质”，在追求高安全性和高性能的超级电容器应用中具有广阔的前景。

电解液与离子传输：电荷移动的“载体河流”

在超级电容器的充放电过程中，电解液中的离子扮演着电荷传输的“载体”角色。当超级电容器充电时，正极吸引电解液中的阴离子，负极吸引阳离子，离子在电场的作用下分别向正负极迁移，并在电极表面形成双电层，储存电荷，这个过程就如同河流中的水流被大坝拦截，在两侧形成水位差，储存势能。放电时，离子则从电极表面脱离，通过电解液返回到原来的位置，实现电荷的释放，类似大坝开闸放水，水位差消失，势能转化为动能。电解液的离子电导率、浓度等因素都会影响离子的传输速度和效率，进而影响超级电容器的充放电性能。因此，选择合适的电解液对于优化超级电容器的性能至关重要。

四、外壳：超级电容器的“保护外壳”

外壳的功能与材质：坚固防护的“外壳铠甲”

超级电容器的外壳主要用于封装和保护内部的电极、隔膜和电解液等组件，起到机械支撑、防止外界环境影响和电磁屏蔽等作用。外壳的材质多种多样，常见的有铝壳、塑料壳和不锈钢壳等。铝壳具有较轻的重量、良好的导热性和较高的强度，能够有效保护内部组件免受外界物理损伤，同时有利于散热，就像一个轻便而坚固的“金属盾牌”。塑料壳则具有成本低、绝缘性能好等优点，能够提供良好的电绝缘保护，防止外部电磁干扰，好比是一个“绝缘防护罩”。不锈钢壳则具有更高的强度和耐腐蚀性，适用于一些恶劣的工作环境和对密封性要求较高的应用场景，犹如一个“坚不可摧的钢铁堡垒”。

外壳设计与封装：精益求精的“工艺雕琢”

外壳的设计和封装工艺对于超级电容器的性能和可靠性也有着重要影响。合理的外壳设计能够确保内部组件的紧凑布局和稳定固定，防止在充放电过程中因振动、冲击等因素导致内部结构损坏。同时，良好的封装工艺能够保证外壳的密封性，防止电解液泄漏和外界空气、水分等杂质的侵入，避免对超级电容器的性能产生不利影响。例如，采用激光焊接技术对金属外壳进行密封，能够实现高精度、高强度的焊接效果，确保外壳在长期使用过程中始终保持良好的密封状态，就像为超级电容器打造了一个密不透风的“保护罩”，使其能够在各种复杂的环境下稳定可靠地工作。
