蓄电池并联法拉电容原理图

发布时间:2025-05-03编辑:超级电容厂家浏览:0

蓄电池与法拉电容并联的电路设计,本质上是一场关于电能存储与释放的“协同作战”。二者通过巧妙的电路连接,将蓄电池的持久储能能力与法拉电容的瞬间高功率输出特性结合,形成互补优势。这种组合在汽车启动、电力系统稳定、工业设备供电等场景中尤为重要,既能缓解蓄电池的高倍率放电压力,又能提升系统的响应速度与可靠性。

一、并联逻辑:各司其职的“能量搭档”

蓄电池的核心优势在于其较高的能量密度,能够长时间稳定供电,但短板在于内阻较大、高倍率放电性能差。例如,当车辆启动时需要瞬间输出数百安培的电流,蓄电池在10倍以上倍率放电时,电压骤降、极板损伤风险显著增加。而法拉电容的特性与之形成鲜明对比:其内阻极低(等效串联电阻ESR远低于蓄电池)、充放电速度快,但能量密度较低。两者并联后,相当于为系统增加了一个“高速缓冲池”——在瞬间高功率需求时,电容可快速释放电能;而在常规供电时,蓄电池则承担主要能量输出任务。

二、电流分配:谁在关键时刻“扛大梁”?

并联电路中,电流分配与元件的阻抗特性直接相关。根据欧姆定律(I=U/R),在相同电压下,低阻抗的法拉电容会优先承担更大的电流。以车辆启动为例,当启动电流需求达1200A时,法拉电容可瞬间提供800A以上的电流,而蓄电池仅需补充剩余部分。这种分工不仅减轻了蓄电池的负担,还避免了因大电流导致的极板硫化或温升过高问题。数据显示,蓄电池在10倍率以上放电时性能显著下降,而电容的高倍率特性使其成为“峰值功率助手”的不二之选。

三、内阻优化:并联后的“阻力递减效应”

并联设计的深层价值在于降低系统整体内阻。根据并联电阻公式,多组电池并联后的总内阻呈指数级下降。例如,两个内阻均为1毫欧的法拉电容并联后,总内阻仅为0.5毫欧。这种特性使并联系统在应对突发功率需求时,电压稳定性显著提升。反观单一蓄电池,其内阻在高倍率放电时会因电解液浓度变化、活性物质损耗等因素急剧上升,导致端电压崩溃式下降。而电容与蓄电池的并联组合,相当于为电源系统安装了“动态稳压器”,在负载突变时维持电压平稳。

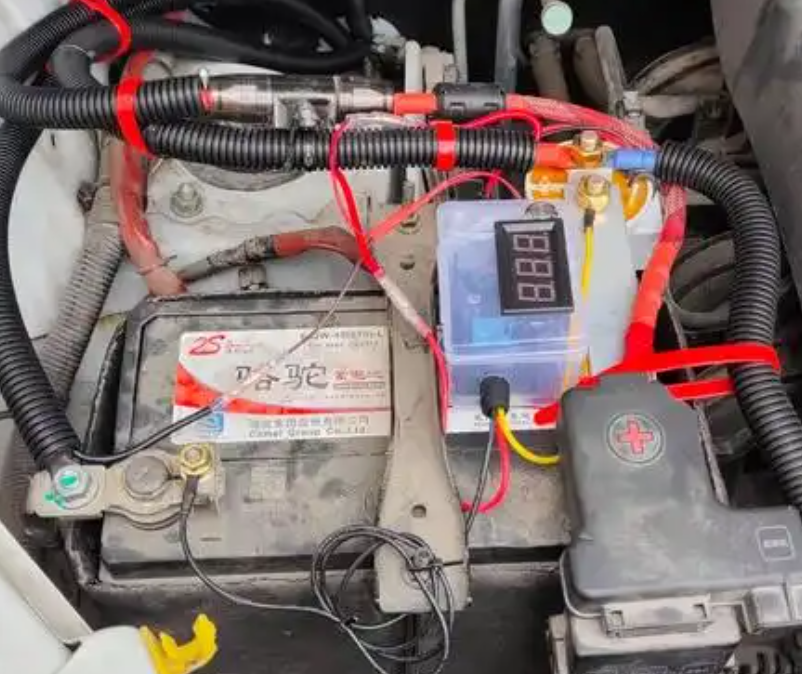

蓄电池并联法拉电容原理图

四、容量与寿命:1+1>2的长效价值

从容量角度看,法拉电容与蓄电池并联并不会增加总能量(单位为Wh),但能通过功率互补延长蓄电池寿命。例如,在频繁启停的工况下,电容可吸收瞬间尖峰电流,减少蓄电池的充放电循环次数。数据显示,蓄电池的循环寿命与放电深度(DOD)密切相关,若电容分担了80%的峰值电流,蓄电池的寿命可延长30%以上。此外,电容的充放电过程不涉及化学反应,无记忆效应,进一步降低了维护成本。

五、应用场景:从汽车到工业的“全能组合”

  1. 汽车启动系统:传统铅酸电池在低温或老化状态下,启动能力大打折扣。并联法拉电容后,即使蓄电池性能衰减30%,电容仍可提供瞬时高电流,保障发动机顺利启动。

  2. 电网调频:在新能源发电中,电网频率波动需快速补偿。法拉电容与蓄电池并联可秒级响应功率缺口,而蓄电池则负责长期能量调节。

  3. 工业设备备用电源:在工厂突发停电时,电容可立即释放储备能量,为PLC控制系统争取数秒至数十秒的应急时间,同时蓄电池持续供电维持设备运行。

六、设计与实践:平衡艺术与技术细节

实际电路设计需解决两大核心问题:充电均衡性成本控制

  • 充电策略:并联锂电池或电容时,需确保充电电流按比例分配。例如,n节电容并联时,总充电电流应为单节电流的n倍,但需避免过充导致发热。

  • 成本考量:法拉电容单价远高于蓄电池,因此常采用“小容量电容+大容量电池”的混合方案。例如,在车载系统中,配置0.5kWh的超级电容与5kWh的蓄电池,成本仅增加约15%,但启动性能提升显著。

蓄电池与法拉电容的并联并非简单的物理叠加,而是通过阻抗匹配、功率分流和寿命延长三大机制,构建了一个高效、可靠且经济的能量系统。这种技术在新能源汽车、智能电网、工业自动化等领域的应用,正推动能源存储技术迈向“长短兼具、快慢自如”的新阶段。
