法拉电容点焊机控制板电路图详解

在现代焊接技术中，点焊机的应用越来越广泛。尤其是采用超级法拉电容作为储能元件的点焊机，因其高效能和稳定性而备受关注。本文将详细介绍一款基于法拉电容的点焊机控制板的电路图。

#### 一、设计背景与需求

法拉电容具有高容量、快速充放电的特性，非常适合用于点焊机的储能单元。然而，要充分利用这种电容的性能，需要设计一个稳定可靠的控制电路来管理其充放电过程，并实现高精度的焊接控制。

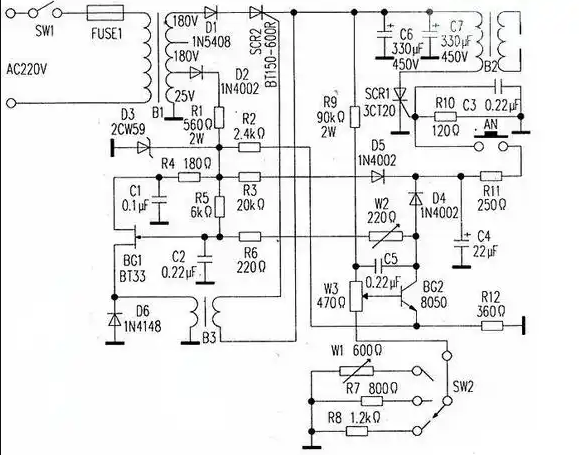

#### 二、电路结构概述

法拉电容点焊机的控制板通常由以下几个主要部分组成：
1. **电源管理模块**：负责为整个系统提供稳定的工作电压。
2. **充电控制模块**：使用特定的充电算法为法拉电容进行安全高效的充电。
3. **放电控制模块**：通过控制MOSFET等开关器件，实现对法拉电容的快速放电，以完成焊接过程。
4. **保护电路**：包括过压、过流、过热等保护措施，确保系统安全可靠运行。
5. **用户接口**：如显示屏、按钮等，用于设置参数和监控状态。

#### 三、各模块详细解析
1. **电源管理模块**
- **功能**：将输入的交流电转换为直流电，并通过稳压电路将其稳定在所需的电压水平。
- **关键元件**：变压器、整流桥、滤波电容、稳压器（如78系列或LM317）。

- **工作原理**：交流电经过变压器降压后，通过整流桥变为脉动直流电，再经过滤波电容平滑，最后由稳压器输出稳定的直流电压供后续电路使用。

2. **充电控制模块**
- **功能**：采用恒流限压的方式为法拉电容充电，避免过充损坏电容。
- **关键元件**：NE555定时器、TL431调节器、功率电阻、继电器。
- **工作原理**：使用NE555定时器产生PWM信号，控制功率电阻的导通时间，从而控制充电电流的大小。TL431用于监测电容电压，当达到设定值时，通过继电器切断充电回路，防止过充。

3. **放电控制模块**
- **功能**：快速释放法拉电容中的能量，实现焊接过程。
- **关键元件**：大功率MOSFET、驱动电路（如FAN3100）、二极管。
- **工作原理**：当检测到焊接请求时，微控制器发出指令给驱动电路，驱动MOSFET导通，使法拉电容迅速放电。放电结束后，MOSFET关闭，等待下一次触发。

4. **保护电路**
- **功能**：监测系统的工作状态，一旦出现异常立即采取措施保护设备。
- **关键元件**：保险丝、PTC热敏电阻、电压比较器。
- **工作原理**：例如，当检测到电流超过预设阈值时，电压比较器会输出信号触发保护机制，可能是切断电源或报警提示。

5. **用户接口**
- **功能**：允许用户设置焊接参数并查看当前状态。
- **关键元件**：LCD显示屏、按键、旋钮编码器。
- **工作原理**：通过按键或旋钮编码器输入参数，微控制器根据这些参数调整充电和放电的过程。同时，LCD显示屏可以实时显示当前的工作状态和参数值。

#### 四、实际案例分析
以某款市售的法拉电容点焊机为例，该机型采用了三层电路板设计，分别是均衡电路板、MOS管矩阵电路板和单片机控制电路板。其中均衡电路板负责超级电容之间的电压均衡；MOS管矩阵电路板则包含多个MOSFET组成的H桥电路，用于控制电流的方向和大小；单片机控制电路板则是整个系统的核心，负责协调各个模块的工作。此外，这款点焊机还配备了数码管和15W413单片机，用于显示焊接时间和调整占空比等功能。

总的来说，通过对上述各模块的设计和优化，可以实现对法拉电容点焊机的精确控制，满足不同应用场景下的焊接需求。在实际应用中，还需要根据具体情况进行调整和完善，以确保系统的可靠性和安全性。
