发布时间:2025-01-30编辑:超级电容厂家浏览:0次

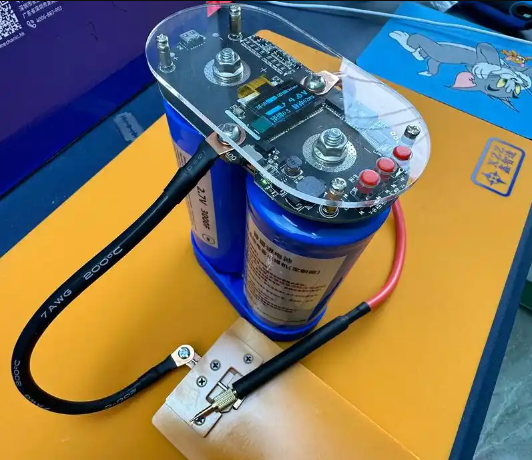

在现代电子制造和修复技术领域,高效且精准的焊接工具是提升工作效率和质量的关键。法拉电容点焊机作为一种创新的焊接解决方案,以其快速、高效和稳定的性能受到了众多技术爱好者和专业人士的青睐。本文将详细介绍法拉电容点焊机的制作方法,帮助您了解这一技术的奥秘。以下是详细的制作方法和步骤说明。
#### 一、准备阶段:材料与工具的选择
1. **核心组件**:
- **法拉电容**:作为储能元件,推荐使用3000法拉(F)或更高的法拉电容,因为其容量大,能够存储更多的电能,从而提供更充足的瞬时放电能量,确保焊接过程的稳定性和效率。
- **场效应管(MOS管)**:选用IRFP2907型号,具备较高的瞬间电流承受能力(耐压约75V,瞬间电流可达209A),适合大电流短时放电的需求。
- **控制板**:建议选择带有液晶屏显示并支持恒流充电的控制板,这可以方便地监控电压和电流,保证充电过程的安全性和有效性。
2. **辅助材料**:
- **铜线**:用于连接各主要部件,建议使用16平方毫米(mm²)左右的软铜线,以承受大电流的冲击,降低电阻,减少能量损失。
3. **工具**:
- **电烙铁及焊锡**:用于电路的基本连接和固定。
- **螺丝刀、剥线钳、斜口钳**等基本电工工具。
- **多用电表**:用于测量电路中的电压和电流,确保电路正确安全。
#### 二、设计阶段:电路图的构建与分析
1. **原理图设计**:根据法拉电容的特性和MOS管的要求,设计一个合理的电路图。电路图中应包括电源部分、MOS矩阵控制部分、自动识别焊接部分以及输出部分。
- **电源部分**:使用B628升压芯片进行电压提升,满足MOS管的驱动要求。
- **MOS矩阵控制**:通过单片机控制MOS管的开关,实现对放电时间的精确控制,进而影响焊接效果。
- **自动识别焊接**:利用光耦器件检测信号,自动识别焊接开始和结束,提高操作的自动化水平和便捷性。
2. **PCB布板**:根据设计的电路图,使用专业的PCB设计软件如Altium Designer进行布局设计。注意各部件的布局要合理,尽量减少走线长度,避免不必要的电磁干扰。
#### 三、组装阶段:电路板的焊接与装配
1. **电路板焊接**:
- 根据PCB布板图,将元器件逐一放置并焊接到电路板上。注意检查每个焊点的可靠性,确保无虚焊或短路现象出现。
- 对于大电流路径,使用粗铜线连接,并采用多点焊接方式增强接触面的导电性和稳定性。
2. **结构安装**:
- 将焊接好的电路板安装到预先设计的外壳中。外壳材料可选用绝缘性能良好的塑料或铝材,以保护电路免受外界环境的影响。
- 确保所有接口和开关布局合理,便于用户操作和维护。
#### 四、调试阶段:功能测试与优化
1. **初步测试**:完成组装后,首先进行电路的基本功能测试,检查各部分是否按照预期工作。重点检查MOS管的控制逻辑和法拉电容的充放电性能。
2. **性能优化**:根据测试结果,对电路参数进行调整和优化。例如,调整MOS管的放电时间、优化光耦识别的灵敏度等,以达到最佳的焊接效果。
3. **安全性检查**:确保所有高压部分有适当的隔离和防护措施,避免触电风险。同时检查整个装置的热管理,防止过热导致的故障或安全事故。
总的来说,自制法拉电容点焊机是一项挑战性但非常有趣的项目,它不仅能够提升个人的电子制作技能,还能为日常电子修理和DIY项目带来极大的便利。通过遵循上述步骤和注意事项,您可以构建出一个既安全又高效的焊接工具。此外,不断地实践和探索新的技术方案,将有助于您在这一领域取得更深的理解和更大的成就。
