超级电容供电时间怎么算?

发布时间:2024-12-20编辑:超级电容厂家浏览:0

在现代电子技术中,超级电容器因其高功率密度、快速充放电能力和长寿命而受到广泛关注。本文将详细介绍如何计算超级电容的供电时间,帮助您更好地理解和应用这一关键元件。

### 一、基本概念与公式

超级电容器(又称双电层电容器)是一种新型储能装置,具备高功率密度和长寿命特点。其能量存储和释放过程可以通过以下公式描述:

\[ W = \frac{1}{2} \times C \times (V_0^2 - V^2) \]

其中:
- \( W \):电容储存的能量,单位为焦耳(J)。
- \( C \):电容容量,单位为法拉(F)。
- \( V_0 \):初始电压,单位为伏特(V)。
- \( V \):结束电压,单位为伏特(V)。

供电时间则根据能量守恒定律,由电容释放的能量等于负载消耗的能量来确定:

\[ P \times t = \frac{1}{2} \times C \times (U_0^2 - U^2) \]

其中:
- \( P \):电路功耗,单位为瓦(W)。
- \( t \):工作时间,单位为秒(s)。
- \( U_0 \):电容初始电压,单位为伏特(V)。
- \( U \):电容结束电压,单位为伏特(V)。

由此推导出电容容量的计算公式:

\[ C = \frac{2 \times P \times t}{U_0^2 - U^2} \]

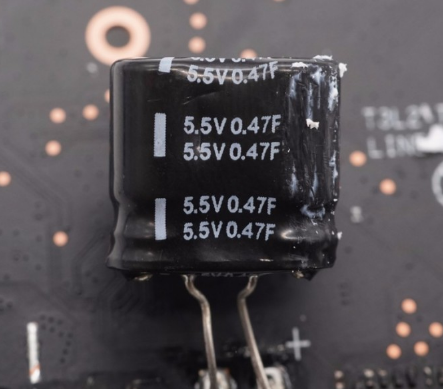

超级电容供电时间怎么算


### 二、具体案例分析

为了更好地理解上述公式的应用,我们以单片机应用系统为例进行说明。假设在掉电后,需要用超级电容维持100mA的电流,持续时间为10秒,单片机系统的截止工作电压为4.2V,起始工作电压为5V。

根据公式:

\[ C = \frac{2 \times 0.1 \times 10}{5^2 - 4.2^2} = \frac{2 \times 0.1 \times 10}{25 - 17.64} = \frac{2 \times 0.1 \times 10}{7.36} = 1.25 \text{ F} \]

因此,为了满足系统要求,我们需要选择一个容量为1.25法拉的超级电容。

### 三、实际应用中的考虑因素

虽然上述公式在理想条件下有效,但在实际应用中还需要考虑以下几个因素:

1. **内阻影响**:超级电容的内阻会导致一部分能量在内阻上以热的形式损失掉,因此实际可用的能量会少于理论值。

2. **温度影响**:温度会影响超级电容的内阻和容量,因此在设计时需要考虑到工作环境的温度范围。

3. **连续放电与瞬时放电**:超级电容在不同放电模式下的表现不同,需根据具体应用场景选择适合的型号和规格。

4. **多电容并联与串联**:在实际应用中,可以通过并联或串联多个超级电容来增加总容量或耐压值,但需注意均衡问题。

### 四、结论

超级电容器作为一种高效能的储能装置,其供电时间的计算对于确保系统稳定运行至关重要。通过合理选择超级电容的容量,并考虑实际应用中的各种影响因素,可以有效延长设备在断电情况下的工作时间,提高系统的可靠性和稳定性。
