超级电容及飞轮电池的工作原理

发布时间:2024-12-19编辑:超级电容厂家浏览:0

## 一、概述

### 1.1 背景介绍
在现代科技世界中,能源存储技术扮演着至关重要的角色。随着科技的进步,传统的电池技术已逐渐难以满足日益增长的能量需求以及人们对高速充放电、长寿命和环境友好等方面的需求。这时,超级电容器和飞轮电池应运而生,并迅速成为研究的热点。本文将详细介绍这两种新型储能设备的工作原理、特点及其应用场景。

### 1.2 目的与意义
超级电容器和飞轮电池作为新型的储能设备,具备快速充放电、高效率、长寿命等诸多优点,在交通运输、消费电子、工业能源存储等领域展现了广阔的应用前景。了解它们的工作原理和应用优势,有助于推动这些技术的进一步发展与应用。

## 二、超级电容的工作原理

### 2.1 超级电容的基础概念
超级电容器(Supercapacitor或Ultracapacitor),是一种通过物理分离电荷来储存电能的组件。与传统的电池不同,超级电容器不发生化学反应,而是利用静电原理储存能量。

### 2.2 双电层电容器的工作原理
双电层电容器是一种最常见的超级电容器,其结构包括正负两个极板,之间填充有电解质。当电压施加到两个极板上时,正极板吸引电解质中的负离子,负极板吸引电解质中的正离子,从而形成双层电荷层,实现电能的储存。

#### 2.2.1 电极材料与电解液
电极材料通常为高比表面积的活性炭或碳纳米管,这类材料具有较高的导电性和大比表面积,能够更高效地吸附电解质离子。电解液则一般采用有机溶剂或无机盐的水溶液,要求其具有较高的离子浓度和电化学稳定性。

#### 2.2.2 电荷存储机制
电荷存储机制是通过在电极表面形成的双电层进行电荷的静态积累。由于电极材料的高比表面积和电解液中离子的高移动性,电荷在其界面上能被迅速且高效地储存。

#### 2.2.3 充放电过程
在充电过程中,外部电源对电容器施加电压,促使电解质离子向电极移动并吸附在电极表面;放电过程中,吸附在电极表面的离子返回到电解液中,通过外电路释放电能。

### 2.3 赝电容的工作原理
与双电层电容器不同,赝电容器通过在电极表面或内部发生快速的法拉第反应,实现更高的电荷存储密度。常见的赝电容器材料包括过渡金属氧化物和导电聚合物。

#### 2.3.1 电极材料
常用的电极材料包括RuO₂、MnO₂、导电聚合物如聚吡咯和聚苯胺等。这些材料具有较高的电化学活性,能够进行可逆的氧化还原反应。

#### 2.3.2 充放电机制

充电时,离子进入电极材料内部,与电极材料发生氧化还原反应,储存大量电荷;放电时,离子从电极材料中释放,并通过外电路回流,实现电能的释放。

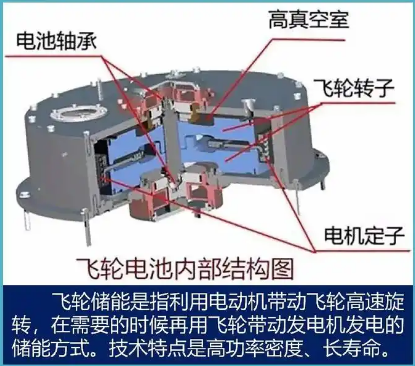

飞轮电池的内部结构原理图


## 三、飞轮电池的工作原理

### 3.1 飞轮电池的基础概念
飞轮电池是一种机械式储能装置,通过旋转质量(飞轮)的动能来储存能量。与传统的化学电池不同,飞轮电池不涉及任何化学反应,具有长时间循环寿命和高效率等优点。

### 3.2 飞轮电池的结构与组件
飞轮电池主要由四大核心组件构成:飞轮、轴承、电机/发电机和电力转换器。此外,为了减少摩擦损耗,提高系统效率,飞轮电池通常在真空环境中操作。

#### 3.2.1 飞轮本体
飞轮本体是系统的核心部件,通常采用高强度、低密度的碳纤维复合材料制成。这种材料不仅具有高抗拉强度,而且重量较轻,能够高效存储动能。

#### 3.2.2 电机/发电机
同一台电机在飞轮电池系统中既作为电动机又作为发电机使用。在充电阶段,电机驱动飞轮加速旋转;在放电阶段,飞轮带动电机发电。

#### 3.2.3 电力转换器
电力转换器负责将电能和机械能相互转换。在充电时,转换器将交流电转换为直流电并驱动电机;在放电时,转换器将发电机产生的交流电转换为稳定的直流电输出。

#### 3.2.4 真空室
为了减少空气阻力和能量损耗,飞轮电池通常在真空室内操作。这不仅提高了飞轮的旋转效率,还延长了系统的使用寿命。

### 3.3 飞轮电池的储能与释能过程

#### 3.3.1 储能过程
储能时,电能通过电力转换器驱动电机,使飞轮迅速加速旋转。此时,电能转化为飞轮的动能并存储其中。当飞轮达到设定的转速后,它便维持这一恒定速度运行,直至接收到放电指令。

#### 3.3.2 释能过程
释能时,飞轮的转速逐渐下降,通过电机/发电机将动能转化回电能,再通过电力转换器将电能输送给外部负载。此过程中,飞轮的动能被释放并转换为电能。

### 3.4 能量管理与控制

飞轮电池系统配备了先进的控制系统,用于监测和调节飞轮的转速及能量流动情况。该系统确保在充放电过程中保持平稳运行,并根据负载需求动态调整功率输出。

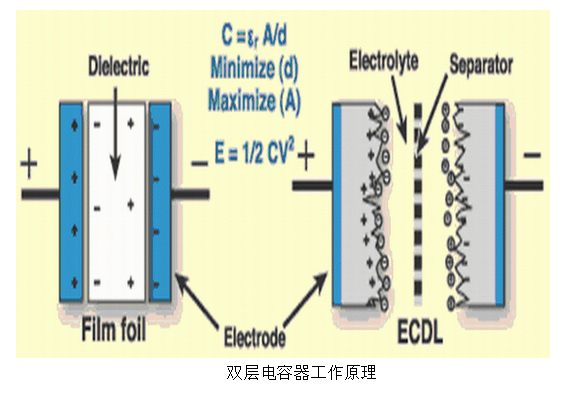

超级电容(双层电容器)的工作原理


## 四、总结与比较

### 4.1 超级电容的优势与不足
#### 4.1.1 优点
- **快速充放电**:超级电容器能够在秒级时间内完成充放电过程。
- **长寿命**:由于没有化学反应参与,超级电容器的使用寿命一般可达到数十万次充放电循环。
- **高功率密度**:超级电容器具有较高的功率密度,适用于高功率应用场合。

#### 4.1.2 缺点
- **能量密度低**:与其他电池相比,超级电容器的能量密度较低,意味着同等重量下存储的能量较少。
- **自放电率高**:尽管充电速度快,但超级电容器的自放电率较高,不适合长期储能。

### 4.2 飞轮电池的优势与不足
#### 4.2.1 优点
- **高效率**:飞轮电池的能量转换效率高,损失较小。
- **长寿命**:飞轮电池没有化学反应过程,使用寿命可达20年以上。
- **环境友好**:无污染物质产生,是绿色环保的储能方式。

#### 4.2.2 缺点
- **成本高**:由于技术复杂和维护要求高,飞轮电池的成本相对较高。
- **能量密度有限**:与化学电池相比,飞轮电池的质量能量密度较低。

### 4.3 应用领域对比
超级电容器广泛应用于需要快速充放电和高功率输出的领域,如汽车启动、消费电子、医疗设备等;而飞轮电池则多应用于大规模储能和不间断电源系统,如电网调峰、航空航天和轨道交通等。未来,随着技术进步和成本降低,两者的应用前景将更加广阔。
