超级电容电池的构造及应用

发布时间:2024-11-22编辑:超级电容厂家浏览:0

## 一、超级电容电池的基本原理与构造

### 1.工作原理

超级电容器,也称为电化学电容器或超电容器,是一种介于传统电容器和电池之间的储能器件。与传统电容器相似,超级电容器通过静电作用储存能量,但其材料和结构特殊设计使其能实现更高的电荷密度和能量存储。

#### 1.1 双电层电容器(EDLC)
双电层电容器是最常见的超级电容器类型,其储能原理基于亥姆霍兹双层模型。当电压施加到电极上时,电解液中的正负离子分别向负极和正极迁移,在电极表面形成两个相对的“电层”或“双电层”。这一过程是非法拉第过程,即没有化学反应发生,因此充放电速度非常快。

双电层电容器的优势在于其高功率密度和长循环寿命,但能量密度相对较低,这意味着它们不适合长时间储能,而更适合快速充放电应用场景。

#### 1.2 赝电容电容器
与双电层电容器不同,赝电容电容器通过在电极表面或内部进行快速的氧化还原反应(法拉第反应)来储存能量。这种反应不仅能在电极表面上发生,还能在材料的三维结构中进行,使得赝电容电容器在相同的体积或重量下能储存更多的能量。

赝电容电容器通常采用过渡金属氧化物或导电聚合物作为电极材料。由于这些材料能够实现高能量密度,赝电容电容器在需要兼顾能量密度和功率密度的应用中有显著优势。

#### 1.3 混合型超级电容器
混合型超级电容器,结合了双电层电容器和赝电容电容器的特点,通常采用两种不同的电极材料,一个用于形成双电层,另一个用于赝电容反应。这种设计既能提供高能量密度,又能保持较高的功率密度。

典型的混合型超级电容器包括一个电池型电极(如锂离子电池材料)和一个电容型电极(如活性炭)。这种设计可以利用电池型电极的高能量密度和电容型电极的高功率密度,实现性能的平衡和优化。

### 2.主要组成部分

超级电容器主要由以下几个部分组成:

#### 2.1 电极材料
电极材料是决定超级电容器性能的关键因素。常见的电极材料包括活性炭、碳纳米管、石墨烯、过渡金属氧化物和导电聚合物等。这些材料具有高的比表面积和良好的导电性,能够高效地储存和释放能量。

#### 2.2 电解液
电解液在超级电容器中起到传导电荷的作用。根据超级电容器的类型,电解液可以分为水性电解液和有机电解液。水性电解液导电性好,但电压窗口较窄;有机电解液具有较高的电压窗口,适用于高电压应用。

#### 2.3 隔膜
隔膜用于隔离正负极以防止短路,同时允许电解液中的离子自由传输。隔膜材料通常是多孔的聚合物膜,要求具有良好的化学稳定性和机械强度。

#### 2.4 集流体

集流体用于收集和传输电流,通常由导电性好且化学稳定的材料制成,如金属箔或金属网格。集流体的设计要确保电流能够均匀分布并有效传输。

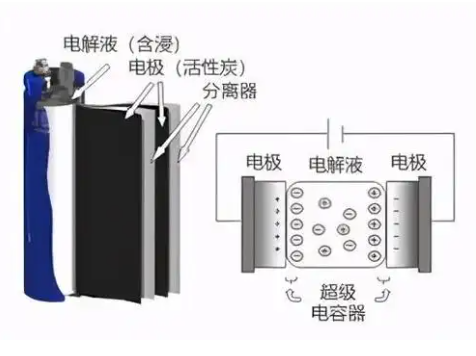

超级电容电池的构造


## 二、超级电容电池的核心技术与材料研究

### 1.高功率密度和快速充放电特性

#### 1.1 高功率密度的重要性
高功率密度是超级电容相较于传统电池的一大显著优势。在需要快速释放大电流的应用场景,例如电动汽车的启动和加速、电网的频率调节等,超级电容表现出色。高功率密度意味着在单位重量或单位体积内,超级电容器可以提供更多的功率输出,这对于提升设备性能至关重要。

#### 1.2 实现高功率密度的材料选择
为了实现高功率密度,超级电容材料需要具备高比表面积和优异的导电性。常用的材料包括活性炭、碳纳米管、石墨烯等纳米碳材料。这些材料因其独特的结构和电化学特性,能够在电极-电解质界面处迅速形成双电层,从而实现快速充放电。例如,比表面积高达3000 m²/g的活性炭能够支持大量的电荷分离和储存。

### 2.高能量密度的创新途径

#### 2.1 电极材料的创新
提高超级电容器的能量密度可以从改进电极材料入手。除了传统的活性炭外,研究人员正在开发新型赝电容材料,例如氮掺杂多孔碳、MnO₂、聚苯胺等导电聚合物。这些新材料在保证高功率的同时,能够提供更高的能量密度。例如,某些导电聚合物不仅在表面进行电荷储存,还能够在材料内部通过氧化还原反应进行额外的能量储存。

#### 2.2 电解液的优化
电解液的选择直接影响超级电容器的性能。近年来,研究者们致力于开发高导电性、宽电化学窗口的新型电解液。例如,离子液体由于其高电化学稳定性和低挥发性,成为一种理想的电解液材料。通过对离子液体的分子结构进行设计和优化,可以进一步提升超级电容器的耐电压性和能量密度。

### 3.先进的制造技术

#### 3.1 电极制造工艺
电极的制造工艺对超级电容器的性能有重要影响。先进的制造技术如静电喷雾、化学气相沉积(CVD)和电化学沉积等,被广泛应用于纳米碳材料和其他先进电极材料的制备。这些技术能够精确控制材料的厚度、孔隙率和导电性,从而提升超级电容器的整体性能。例如,通过CVD技术制备的石墨烯电极,具有高比表面积和优异的导电性,能够大幅提升电容器的功率密度和能量密度。

#### 3.2 模块化设计与集成技术
随着应用需求的多样化,超级电容器的模块化设计和集成技术成为研究热点。通过将多个超级电容器单元组合成一个模块,可以实现更高的电压和容量。此外,模块化设计还能够提高系统的灵活性和维护便捷性。例如,在轨道交通的再生制动能量回收系统中,模块化超级电容器系统可以根据实际需求灵活调整容量和输出功率,从而提高系统的整体效率。

## 三、超级电容电池在电网调频中的应用

### 1.电网调频的基本概念
电网调频是指通过调整电源出力来适应负荷变化,确保电网频率稳定的过程。频率的稳定性对于电网的安全和稳定运行至关重要。传统电网调频主要依赖于燃煤、燃气等发电机组的调整,但这些方式响应速度慢且成本高。随着可再生能源接入比例的增加,电网调频面临新的挑战。

### 2.超级电容器在电网调频中的优势
超级电容器在电网调频中的应用具有显著优势。首先,超级电容器具有极高的功率密度和快速响应能力,能够在毫秒级时间内完成充放电操作。其次,超级电容器的寿命长达数十年,且运行成本低。再者,超级电容器环境友好,不含有害物质,符合现代绿色能源的发展要求。

### 3.实际应用案例

国内外已有多个电网调频项目中应用了超级电容器。例如,在中国的南方电网,通过配置超级电容器模组,有效提升了电网的动态调频能力。实践表明,这些超级电容器模组能够在系统频率波动时快速响应,稳定频率,提高了电网的稳定性和安全性。此外,美国、日本和德国等国家也开展了相关的试点和应用项目,均取得了良好的效果。

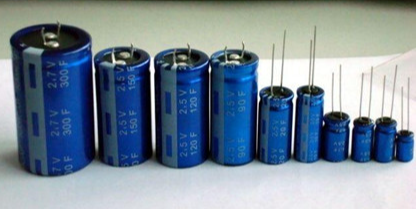

超级电容电池产品


## 四、超级电容电池在混合储能系统中的应用

### 1.混合储能系统的概念与组成
混合储能系统是指将不同类型的储能装置结合在一起,以提高系统的整体性能和经济效益。这些储能装置通常包括超级电容器、锂离子电池、燃料电池等,每种装置都有其独特的优势和应用场景。通过智能控制系统,可以根据实际需求自动切换或协调各种储能装置的工作状态。

### 2.超级电容与其他储能技术的互补性
超级电容器与锂离子电池、铅酸电池等储能技术具有良好的互补性。具体来说,超级电容器擅长高功率输出和快速充放电,适合应对短时高强度的能量需求;而锂离子电池和铅酸电池则具有更高的能量密度,适合长时间的能量储存。通过结合两者的优点,混合储能系统能够在不同的应用场景中发挥各自的优势,实现整体性能的最优化。

### 3.混合储能系统中的控制策略
在混合储能系统中,控制策略是关键。智能控制系统需要根据实时监测的数据,预测负载变化和能量需求,动态调整各储能单元的功率输出和工作模式。例如,在电动汽车中,超级电容器可以与锂离子电池配合使用。车辆启动、加速时由超级电容器提供高功率输出;而在巡航和刹车能量回收时,能量则储存在锂离子电池中。这种协调控制既满足了高功率需求,又延长了续航里程。

## 五、超级电容电池在新能源汽车中的应用

### 1.新能源汽车的快速发展趋势
随着环保意识的增强和技术的进步,新能源汽车市场呈现快速增长趋势。电动汽车作为新能源汽车的代表,具有零排放、低噪音、能源利用效率高等优点。然而,电动汽车在推广应用中还面临一些技术和市场挑战,例如续航里程、充电时间和成本等。

### 2.超级电容与锂电池的对比分析
在新能源汽车中,超级电容器和锂离子电池各有优劣。锂离子电池具有较高的能量密度,适合长距离行驶;而超级电容器则具有高功率密度和快速充放电能力,适合频繁加速和制动的城市工况。此外,超级电容器的寿命更长且成本较低。因此,在实际应用中,经常将两者结合使用,以充分发挥各自优势。

### 3.典型应用案例分析
例如,在宝马i3电动车中,采用了超级电容器与锂离子电池混合储能系统。车辆启动和加速时由超级电容器提供瞬时高功率输出;而在巡航和能量回收时,能量则储存在锂离子电池中。这种设计
